このサイトでは建設現場での重機同士や車両・作業員の接触事故の軽減を目指す
【ＨＥＳＡＲ：無線式重機接近警報装置】について特長・システム・仕様を紹介しています。

【HESAR：無線式重機接近警報装置】は　マイクロダイナミックス（株）　のシステム開発品です。

　　ＨＥＳＡＲ（ヘザー）：アクティブタグを利用した無線式重機接近警報装置

【ＨＥＳＡＲ（ヘザー）】　とは・・
【ＨＥＳＡＲ】　特長
【ＨＥＳＡＲ】　仕様
【ＨＥＳＡＲ】　設定方法
【ＨＥＳＡＲ】　セット内容
FAQ集（会員制サイト）

【ＨＥＳＡＲ：無線式重機接近警報装置】専用サイトを開設しました。　08/07/01
建設現場での重機による接触事故を軽減する簡単・便利なシステムです。

無線式重機接近警報装置 とは・・

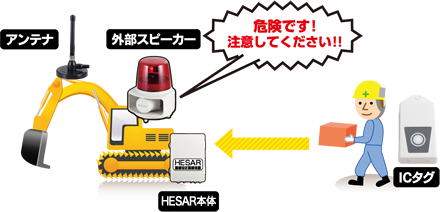

【ＨＥＳＡＲ】システムイメージ は、建設現場において作業者や他重機の接近情報を重機オペレータに知らせるシステムです。
重機の接近を検知する方法は
・赤外線センサ
・テレビモニタ式
・ＧＰＳ
・無線式
等を利用した例がありますが【ＨＥＳＡＲ】はアクティブＲＦＩＤタグによる定時発信を利用します。

●ご注意事項●　下記内容を御確認・ご理解頂いた上でご使用下さい。
①本システムは、微弱無線装置で受信距離（警報発信エリア）を確実に保証する機器ではありません。
②タグの電波を遮るような環境で使用すると、本製品で正常に検知出来ない場合があります。
③タグからの電波を受信する外部アンテナは、タグからの電波を最良に受信できる位置に設定する必要があります。
　外部アンテナの周囲を金属より５０ｃｍ以上離してタグと外部アンテナの間に金属の遮蔽物がないようにして下さい。
④外部アンテナの設置高さは地上より２～２．５ｍ程度、タグの高さは１ｍ程度がより受信しやすくなります。（環境により変化します）

ページの先頭へ

無線式重機接近警報装置 特長

（その１）

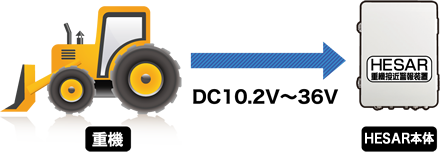

直ちに使用可能！ 重機からDC18～36Ｖの電源が供給可能であれば警報装置を取付けてノートＰＣからタグのIDを登録するだけで直ちに使用可能。アプリケーションの開発や面倒な配線は不要です。

（その２）

1台の【HESAR】で
多数のアクティブタグ
を同時認識可能６０人程度の作業者、重機、車両を一度に確認することが出来ます。※環境により確認人数は前後します。

（その３）

作業者、重機、車両

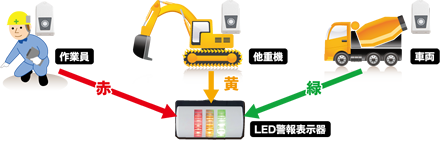

の判別が可能事前にアクティブタグのＩＤを登録することにより重機に接近する対象（作業者／重機／車両）の種別分けが可能。警報表示器のランプ色と音声で重機オペレータは接近対象の判別が出来ます。

（その４）

警報装置は頑丈かつ
可搬型

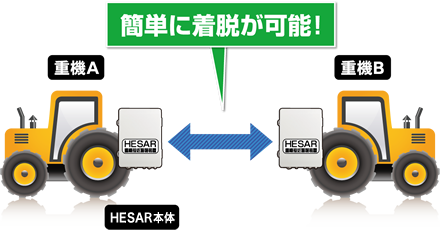

装置は防滴防塵構造だから重機の振動や雨風にも耐えられます。また取付け・取り外しが簡単な可搬型だから様々な建設現場で様々な重機に取り付けて運用可能。

（その５）

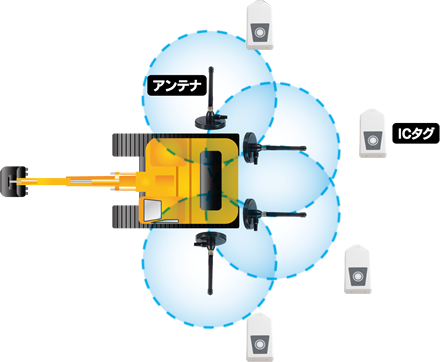

警報エリアは約10ｍ

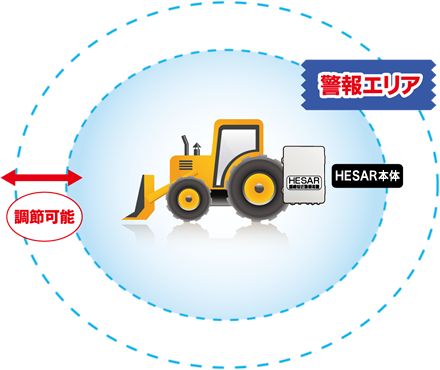

で調整が可能。警報エリアは警報装置と外部アンテナの間に減衰器（別売）を挿入することで調整が可能です。警報エリアを絞りたいときに便利です。

ページの先頭へ

無線式重機接近警報装置 仕様

●システム

概念図 項目仕様備考

周波数 315MHz 　

通信距離接続の外部アンテナ
から半径　最大10m 設置場所の環境により変わります。　

使用環境条件温度：0℃～40℃
湿度：20%～80%
結露なきこと

●タグ

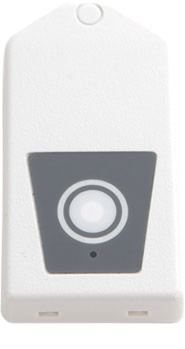

外観項目仕様備考

送信電力微弱無線機器適合品　

送信間隔 1.1秒　

電源ﾘﾁｳﾑﾎﾞﾀﾝ電池
CR2032(DC3V) 　

動作温度 0℃～40℃ 　

重量 20g 　

外形寸法(mm) 60(W)×31(D)×11(H) 簡易防水

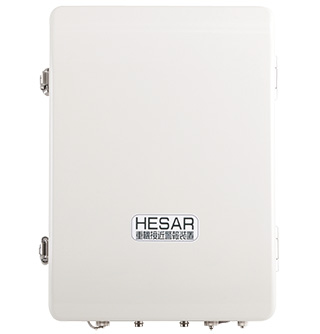

●警報装置

外観項目仕様備考

読取能力 60ID/秒設置場所の環境により変わります。

インターフェース RS-232C 　

電源 DC24V 搭載重機より供給

外形寸法(mm) 380(W)×400(D)×100(H) 防水防塵・突起部は含みません

●外部アンテナ

外観項目仕様備考

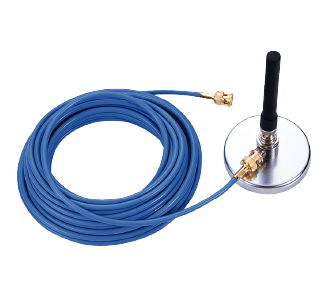

形状ヘリカルアンテナケーブル長　10m

使用場所屋外／屋内　

重量約1.2kg 　

附属ケーブル 5D-2V アンテナより直出し

台座 MG-BA5 ﾏｸﾞﾈｯﾄｽﾀﾝﾄﾞ付

外形寸法(mm) 81(Φ)×160(H) 　

●警報表示器

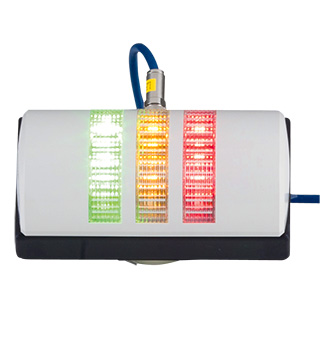

外観項目仕様備考

表示色赤・黄・緑超高輝度ＬＥＤ

閃光数 60回／分　

ブザー音圧最大90dB 　

電源 AC/DC24V 警報装置より供給

動作温度 -10℃～50℃ 　

外形寸法(mm) 178(W)×80(D)×92(H) 突起部は含みません

※警報装置とタグには、セキュリティ確保のためメーカIDが書き込まれていますので
　　登録したタグ、警報装置以外では利用出来ません。

ページの先頭へ

無線式重機接近警報装置 設定方法

準備から設置まで

　１　 【ＨＥＳＡＲ】セットの準備

※警報装置、警報表示器、外部アンテナ、タグ等　が同梱されております。

　２　 警報装置へ電源供給できるように重機を改造

※供給電源　DC18V～36V、消費電流1A以下です。

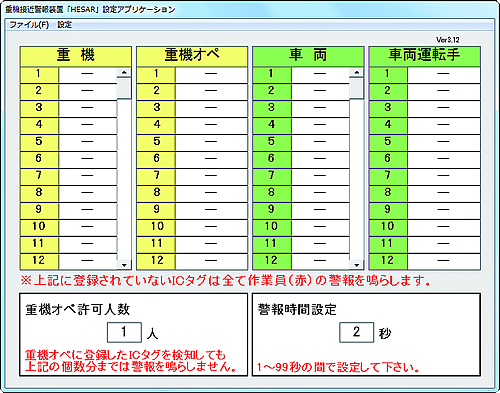

　３　 タグIDの登録

①ＰＣに添付のアプリケーションＣＤをインストール
②警報装置とＰＣをシリアルクロスケーブルで接続
③タグIDを種別毎に登録し警報装置に設定

　４ 機器の取付け

①警報装置を重機に取付け重機の電源と接続。
②警報表示器と外部アンテナを重機に取付け
※外部アンテナは重機の前後で見通しの良い場所に取り付けて下さい。

　５ タグの配布・取付け

①作業員にタグを配布します。
②重機、車両にタグを取り付けます。
※共に出来るだけ見通しの良い場所に取り付け、金属から離すようにして下さい。

運用試験から本運用へ

　６ 重機を稼動させ、警報範囲の調整

①警報範囲が狭い時→アンテナの位置を変更
②警報範囲が広い時→減衰器（別売）をアンテナに挿入して検知エリアを狭めます。

→本運用が可能となります。

本運用とメンテナンス

　７ タグのメンテナンス

タグ電池の寿命は約１．５年です。
ボタン電池（ＣＲ２０３２）を定期的に交換することをお勧めします。
警報装置、表示器、外部アンテナのメンテナンス

①作業員、車両、重機のタグIDに変更・追加があった場合は
　ＰＣと警報装置を接続して最新データに更新して下さい。
②屋外仕様になっておりますが定期的に汚れ等を拭いて下さい。

ページの先頭へ

無線式重機接近警報装置 セット内容

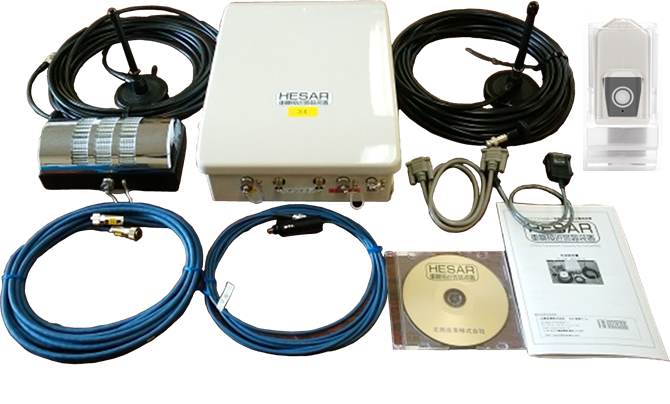

警報装置 1台・電源ケーブル　１本
・警報表示器接続ケーブル　２本　　　を別添付

外部アンテナ ２本直出ケーブル１０ｍ

警報表示器 ２式　

標準タグ ６０個 追加は10個単位です。

アプリケーションＣＤ 1枚・設定用プログラム
・取扱説明書(PDF)

ページの先頭へ

仕様詳細、カタログも取り揃えておりますのでお気軽にメール・TELなどにてお問い合わせください。
　お問い合わせ先：営業部　中
(TEL：０７６－４９１－１２３５）　info@hokkosangyo.com

※アクティブ型ＲＦＩＤ会員制サイト※　Last Update 08/07/29
ＩＤ／パスワードのお問合せはメールにてお問合せください。

ページの先頭へ　

アクティブＲＦＩＤトップに戻る

関連リンク集　　アクティブＲＦＩＤトップ　単方向タイプ　双方向タイプ　センサータグ　アンケートタグ　重機警報装置　製品仕様　展示会風景　会員制サイト

北興産業株式会社　〒939-8281 富山市今泉西部町６－１
TEL 076-491-1235　FAX 076-491-3588　 info@hokkosangyo.com
