| このサイトではアクティブICタグシステムの中で【単方向タイプ】について特長・システム・仕様を紹介しています。 アクティブＲＦＩＤ【ＭＥＧＲＡＳ】の概要についてはこちらをご覧下さい。
|
|||
実機プレゼン＆現地簡易コンサル サービススタート(08/10/20)
※導入前に実機を見てみたい、現場で相談に乗ってほしい方に最適。こちらから確認ください。
※こちらから御確認下さい。
※アクティブタグの新しい活用方法”アンケートタグ”です。詳しくはこちらをクリック
数多くの実績のあるＭＥＧＲＡＳ単方向タイプ。パッシブタイプにはない広い検知エリアが最大の特長ですが、セキュリティ機能を強化してますますパワーアップしました。
とは
<<主な特長>>
長距離伝搬性能【１０ｍ】を実現 電池内蔵のタグだから長距離検知が可能です。
（検知距離は環境により変化します）タグのボタンで任意に発信可能。更に
・ＬＥＤランプ
・スリープ機能
・電池寿命通知機能
が追加されました定時発信（通常は1.1秒）とは別にボタンを押すことでボタン押下信号として発信が可能。キーレスエントリー等様々な応用範囲が広がります。更には
●ＬＥＤランプによりボタン押下の確認や電池消耗の確認
●長期間使用しない場合にタグの発信をストップするスリープ機能
●電池残量が近づいた際に上位ホストに警告を出す電池寿命通知機能
が加わり、ますます使い易くなりました。用途別に様々なタグを選択 通常タイプからＰＣ貼付け用小型タグ、腕時計（リストバンド）型、更にはカードホルダー型など用途・目的に応じて選択が可能です
設置環境のノイズに合わせて２つの周波数から選択可能 発信周波数を２種類（303MHz/315MHz)用意して環境（耐ノイズ）に即したシステム構築が可能です。
（周波数は導入後変更することは出来ません）
接点出力レシーバで制御機器を直接駆動可能 接点出力タイプレシーバを使えば上位ホストを経由せずに直接パトライトなどの制御機器を駆動可能。パソコンレスでの運用が実現可能です。
もちろんLAN経由でデータも送信できます。
セキュリティ機能を強化 事前に登録された（タグ⇔レシーバ）の組合せ以外は通信を遮断。外部からの持ち込みタグやレシーバによる情報漏洩を防ぎます。 多様なオプションアンテナで検知範囲を変更可能 検知範囲はアンテナによって決まります。屋外・指向性・長距離検知を実現するために様々なオプションアンテナを御用意。用途に併せて選択可能です。
開発・生産・保守の
国内一貫体制開発から生産、保守まで全て国内で対応していますので細かな対応が可能です。
・レシーバ（通常タイプ、接点出力タイプ）
システム構成
・ICタグ（通常型、小型、リストバンド型、カードホルダー型、センサー付 等）
・アンテナ（標準、ヘリカル、ダイポール、八木、平面 等）
・ＬＡＮ環境
が基本構成です。
【MEGRAS（単方向タイプ）】の運用概念図
機器の販売だけでなくアクティブＲＦＩＤを使ったソリューションでのご提案を考えていきます。
ソリューションご提案例
システム名 イメージ メリット 利用場所例 ロケーション管理
システム施設利用者にタグを所有して頂き、施設内の壁や天井に設置したレシーバで利用者の所在を確認します。タグは入口で渡し、出口やサービス終了後に回収。 ・展示会会場
・オフィス
・飲食店
等
キーレスエントリー
システム【接点出力レシーバ＋平面アンテナ】によりいちいちICカードをかざさなくても電子錠のON/OFFが可能です。更にはタグの発信により共連れ防止の効果も期待できます。 ・オフィス
・倉庫
・データセンター
等学校セキュリティ
システム学校の児童・生徒のお守りなどにタグを入れることで登下校時の所在確認を実現します。携帯メールと連携すれば保護者はリアルタイムに子供の登下校時間を把握可能。 ・幼稚園・保育園
・小学校
等徘徊防止（外出警報）
システム福祉施設などでタグを持った入居者が施設外に徘徊した際に、レシーバで検知して施設担当者に連絡します。またタグのボタンを利用することでナースコールシステムとしても活用できます。 ・老人ホーム
・養護施設
・病院
等駐車場ゲート管理
システム入庫・出庫ゲートにレシーバを取付け、登録の車に事前にタグを取り付けることで駐車場のゲート管理を行える。また屋内駐車場であれば天井にレシーバを取り付けることで車の駐車位置まで検出可能。 ・駐車場
・大型施設
等リアルタイムリサーチシステム
【YESの人はスイッチオン】タグのボタンを使って簡単にアンケートを実現。シンポジュウムに、研修セミナー、総会やタウンミーティング等、多くの人々が集まる場所で活用すれば話の進行で大きな威力を発揮します。アプリケーションもセットになってアクティブタグの新しい活用方法です。詳しくは専用サイトへ ・研修会場
・イベント会場
・オークション会場
等
愛・地球博（愛知万博）でのシステム運用例（2005年4～9月）
2005年3月25日から9月25日まで開催の愛・地球博（愛知万博）で【ＭＥＧＲＡＳ】が活躍しました。マンモスで有名なグローバル・ハウスの入口で渡されるカード型情報端末「Aimulet GH」が手渡されるが、その中に【ＭＥＧＲＡＳ】のタグが入っており、グローバル・ハウス内の天井に張り巡らされたアンテナで検知して利用者に様々なサービスを提供しています。※事業主体は独立行政法人産業技術総合研究所様です。
※プレス記事はこちらをクリック
●９月２５日の閉会式終了まで【ＭＥＧＲＡＳ】は全システムが無事稼動いたしました。構築までの準備から半年間の運用・保守まで大きなトラブルもなく【ＭＥＧＲＡＳ】が稼動したことを報告させて頂くとともに多数のご利用本当にありがとうございました。またどこかの展示会でお会いするかも・・
ラインナップと使用例
●システム
概念図 項 目 仕 様 備 考 周波数 ①315.000MHz ±200kHz
②303.825MHz ±200kHz設置場所のノイズ環境に応じて使用周波数を決定します。 変調方式 OOK OOK:On-Off-Keying データレート 15kbps(OOK低電流モード） 通信距離 約10m max 環境により距離は前後します。 ＩＤ符号 ７桁(0～9，A～F) 例：0369ACF
●レシーバ（機器個別の詳細仕様は画像をクリックしてください）
型名 外観 特長 おすすめ用途 1CHタイプ ①微弱無線機器なので免許は不要。
②つのアンテナで１つの検知エリアを構成。
③303MHz用/315MHz用の２タイプ。
④屋内使用エリアを確実に検知したい場合にお勧め
（ダイバーシチー方式で２本のアンテナでより確実にタグを検知出来ます）
●ロケーション管理システム
●学校セキュリティシステム 等2CHタイプ ①微弱無線機器なので免許は不要。
②２本のアンテナが独立しているからレシーバ１台で２つのエリアの検知が可能（1Cレシーバ２台分の働き）
③ンテナは付属しておりません。（オプションアンテナを取り付け）
④303MHz用/315MHz用の２タイプ
⑤屋内使用検知エリア数が多い場合にお勧め
（1CHタイプに比べてレシーバ数を減らすことが出来ます。
※レシーバの設定を変えることで1CHタイプとしても運用可能です。
●大規模ロケーション管理システム
●ゲート管理システム

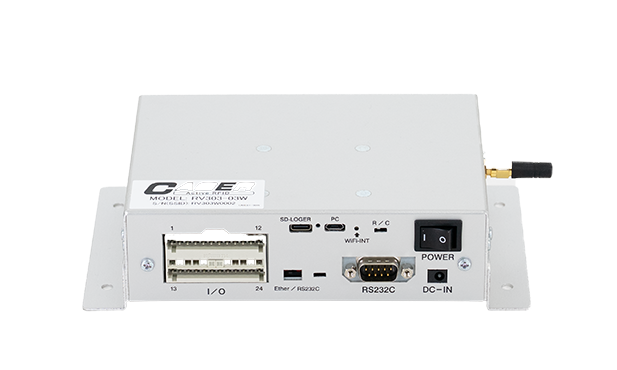

●重機安全管理システム 等接点I/O
タイプ①微弱無線機器なので免許は不要
②接点I/Oポート（入力8ポート、出力4ポート）でパソコンを経由せずにダイレクトに機器の制御が可能です。
③２本のアンテナが独立しているからレシーバ１台で２つのエリアの検知が可能（1Cレシーバ２台分の働き）
④タグの検知で接点出力とＬＡＮ経由でタグ検知データの送信が同時に行えます。
⑤タグのID登録が最大1000件まで可能
⑥アンテナは付属しておりません。（オプションアンテナを取り付け）
⑦303MHz用/315MHz用の２タイプ
⑧屋内使用ブザーやパトライトを直接制御する場合にお勧め。
（ネットワークに接続しなくても運用が可能です）
※1CHタイプ、2CHタイプレシーバとしても使用可能。
●キーレスエントリーシステム
●徘徊防止システム
●重機セーフティシステム 等
●タグ（製品個別の詳細仕様は画像をクリックしてください）
型名 外観 特長 おすすめ用途 標準
タグ・長電池寿命
・日常生活防水
・堅牢タイプ
・簡単に電池交換が可能屋外で使用する場合
人・モノどちらにも取付け可能
※ヘルメット装着
※ポケット内の装着 などカードホルダー
タグ・長電池寿命
・既存のカードと一体で用可能。
・カードの保護カバー付カードと一緒に運用する場合
felicaカードもOK
※社員証との併用運用
※快適なタグ保持を希望される場合 など金属対応
タグ・小型
・長電池寿命
・金属（オンメタル）対応
・タグの剥し検知機能付
モノの管理をしたい場合
金属対応だから様々な機器に取り付け可能
盗難防止機能付
※ＰＣの持出／盗難管理
※固定資産管理用 等
リストバンド
タグ・長電池寿命
・装着に違和感がありません
・日常生活防水ボタン押下を頻繁に行いたい場合
病院・施設内のナースコールシステム
としても運用可能
※徘徊防止用
※マラソン、トラック競技 等センサー
タグ・各種センサー取付け可能
（オプション）
・複数のセンサデータを
一括送信可能モノのデータを簡単に取得した場合
被測定物の位置が移動してもデータ取得
可能なのが無線の強みです。
※機器のメンテナンス用
※排便検知用 等
タグの共通仕様 項 目 仕 様 備 考 送信電力 微弱無線機器適合品 無線免許が不要です 送信周波数 ①303.825MHz
②315MHz異なる周波数を混在しての使用は出来ません。
またレシーバも同じ周波数用でお使い下さい。送信間隔 0.2秒～256分 ０．１秒間隔で指定が可能です。
（指定なきときは１．１秒。工場出荷時に確定）ボタン 0.5秒５回発信 通常発信とは別の信号として認識します。
※小型タグにはボタンはついておりません。電源・電池 DC3V リチウムボタン電池 CR2032 1個
（ユーザにて交換可能）電池寿命 約1.5年
（PCタグは3年）1.1秒発信時（ＰＣタグは2.5秒発信時）
※電池寿命通知機能付
※スリープ機能（電源ＯＦＦ）あり動作温度範囲 0～40℃ 防水 生活防水程度 タグの形状により防水程度が異なります。 センサー部 センサータグのサイト
をご覧下さい。その他 ＬＥＤ機能 ボタン押下時および電源ON/OFFT時に点滅

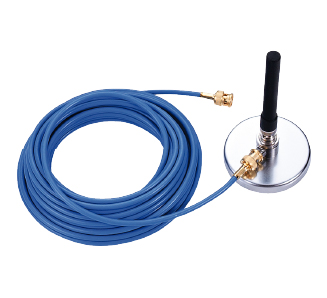

●オプションアンテナ※レシーバに直接取り付けることが出来ます。
（製品個別の詳細仕様は画像をクリックしてください）
アンテナ型名
（外形寸法mm）外観 検知範囲イメージ
・特長備考／おすすめ用途 標準
アンテナ
（120×Φ12)
無指向性・検知距離小検知距離 約５～１０m
レシーバに２本付属
屋内のみ使用
無指向性
ヘリカル
アンテナ
(155×Φ80)
無指向性・屋外使用可能検知距離 約７～１２ｍ
マグネットスタンド付き
ケーブル直出１０ｍ（更に延長可能）
屋外使用
無指向性
ダイポール
アンテナ
(高さ:317×幅:425)
無指向性・検知距離大・屋外使用可能
検知距離 約１２～１８ｍ
ケーブル直出２０ｍ（更に延長可能）
屋外使用
無指向性八木
アンテナ
※３ｴﾚﾒﾝﾄ
※５ｴﾚﾒﾝﾄ
※７ｴﾚﾒﾝﾄ
指向性有・長距離検知可能・屋外用検知距離 約３０～５０ｍ
屋外使用
指向性あり平面
アンテナ
(500×500)
指向性極めて強い・屋内／屋外用あり
検知距離 約１０～１５ｍ
屋内使用
強い指向性
※検知距離は設置環境により変動します。
※アンテナ単品での販売は出来ません。
単方向タイプの実機を見てみたい、当社の現場で使用可能か調査してほしい、といった方には
プレゼン＆簡易コンサルサービス
①実機プレゼンテーション ならびに
②現地簡易コンサルティング サービスを行っております。
（１）ご連絡先
（２）訪問先住所
（３）希望内容（①実機プレゼンテーション ②現地簡易コンサルティング）
（４）その他要望事項
（５）希望日時（複数提示頂けると助かります）
を右記メールに
現地簡易コンサルは事前におおよそのレイアウトと希望内容（在庫の探し出し等）をご連絡下さい。
（注１）場所・内容によってはご期待に添えない場合がございますのでご了解下さい。
実機によるプレゼンテーション 簡易コンサルティング
（注２）現地簡易コンサルティングはあくまで現地で使用可能かを簡易的に判断するものです。
導入前の正式なコンサルティングは別途正式メニュー（有料）にて対応させて頂きます。
【お試しセット】好評発売中
アクティブ型RFID【MEGRAS単方向】を実機で体験したいという方に【MEGRASお試しセット】を販売しております。
※双方向タイプの【MEGRASスターターキット】はこちらをご覧ください。
※オンラインショップからも購入可能です。
単方向【お試しセット】内容 NO 製品名 数量 備考 セット内容（タグは５０個）
１ 設置型
レシーバ１台 アンテナ ２本
Ｌ字変換コネクタ ２個
電源アダプタ１個 付属２ 無線タグ ５０個 送信間隔１．１秒タイプのみ。
ＬＥＤ・ボタン付３ マニュアル類 １式 レシーバ／タグ／ソフト 各ﾏﾆｭｱﾙ ４ サンプルソフト １式 Windows2000/XPに対応
ＦＤ１枚
【ソフト概要】
①取得レシーバID
②取得タグＩＤ
③取得時間（時・分・秒）
④検出・ボタン押下・消失情報
をリアルタイムに画面表示。
そのデータもＣＳＶファイルにて
自動取得されます。
ソフトバージョン Ver.2.0
サンプルソフト画面
※サンプルソフトはレシーバから送られてくるデータを、よりビジュアルに表示するアプリケーションです。
※ご購入・納期等に関する問合せはメールかお電話（076-491-1235)にてお願いいたします。
仕様詳細、カタログも取り揃えておりますのでお気軽にメール・TELなどにてお問い合わせください。
