アクティブRFIDメグラス タイトル
関連リンク集
アクティブRFID単方向サイトへ アクティブRFID双方向サイトへ アクティブRFIDセンサー付タグサイトへ
センサータグ画像 重機接近警報装置の取付画像
RFIDエキスポ風景サイトへ RFID会員制サイトへ
yesの人はスイッチオン 製品スペック

「アクティブ型RFIDタグシステム」とは、電池を内蔵し微弱電波を発信する無線ICタグにより様々なサービス・ソリューションを提供できるシステムのことです。
このアクティブRFIDタグシステムの名称を【MEGRAS(メグラス)】としてさまざまなソリューションを提供していきます。

目次 Last Update 08/10/20
アクティブRFID会員制サイト入口 (Last Update 08/07/29)

ID/パスワードのお問合せはメールにてお願い致します。


検知距離80m! NEW双方向タイプ新発売(08/10/20)
        ※RFIDの常識を打ち破る検知距離!トランシーバも一新した新型双方向です。詳しくはこちらをクリック

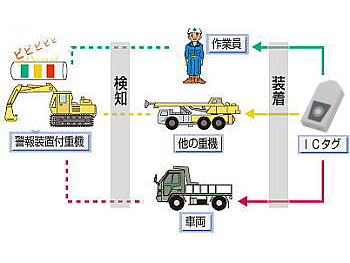

無線式重機接近警報装置【HESAR(へザー)】新発売(08/07/01)
        ※タグIDの検知で重機オペレータに接近を通知する装置。簡単取付・設定です。詳しくはこちらをクリック。
第3回RFIDソリューションEXPO【RIDEX2008】に出展しました(08/05/27)
        ※今年もたくさんのご来場誠にありがとうございました!展示会風景はこちらをクリック。

アクティブRFIDシステム アクティブRFIDロゴマーク (メグラス)とは・・・

Radio Frequency IDentification System が正式名称で訳しますと【媒体に無線(Radio Frequency)を用いた認識(ID)システム】となります。
一見難しそうですがSuica(スイカ) などがRFIDの現在の代表的な実用例と言えます。
このシステムに必須なのが無線ICタグ(・・・Suicaでいうとカードそのもの)とレシーバ(・・・Suicaでいうと改札機)です。
アクティブRFID【MEGRAS】には大きく分けて”単方向タイプ”と”双方向タイプ” があります。
その他センサ内蔵のセンサ付きタグもあります。
【単方向】タイプ

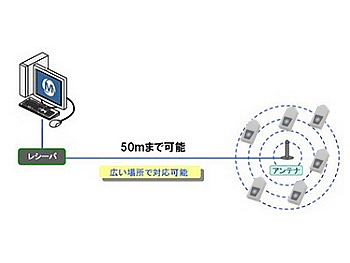

単方向システムイメージ図 タグからレシーバに
一方的にIDデータを送信。

・小型
・電池寿命が長い
が特長です。
【双方向】タイプ
タグとトランシーバで送受信。
・タグにデータの書込みが可能
・タグ呼び出し(ブザーやLED点滅)
 が可能
・検知距離がかなり長い(80m)
が特長です。
●レシーバはリーダ装置、リーダ/ライタ、RFID装置とも呼ばれています。
●無線ICタグはRFIDタグ、ICタグ、非接触型ICタグ、ユビキタスID等とも呼ばれています。

ページの先頭へ


アクティブ型RFID アクティブRFIDロゴマーク アクティブ型とパッシブ型の違い
文字通りアクティブ型(能動型)とパッシブ型(受動型)でRFIDタグが自ら電波を発信するのか、電源をレシーバから供給されるのかの違いです。
現在の主流は価格面からパッシブ型です。特徴をまとめてみると・・・

比較項目 アクティブ型 パッシブ型
無線タグの電池内蔵 電池内蔵 電池なし
通信距離 10m前後 数mm〜1m程度
RFIDタグの大きさ 大きい 小さい(米粒程度も可能)
レシーバの数 少なくて済む 多数の設置が必要
レシーバへの認識 特に何もしなくてよい 近くにかざす必要がある
タグの単価 高い 安い
再利用の有無 基本的に再利用 原則として使い捨て

ページの先頭へ


アクティブ型RFID アクティブRFIDロゴマーク の周波数
アクティブRFIDの周波数の多くは300MHz帯域です。これは日本国内の電波法では322MHzを超えると電力値が厳しく制限されるため免許の不要な微弱無線機器にするために303〜315MHzを使用することが多いのです。
【単方向タイプ】は303/315MHzの2つの周波数
【双方向タイプ】は304/313MHzの2つの周波数 を使用しております。
※双方向タイプは一部特定小電力型です。
電波法の微弱無線局使用可能周波数図

ページの先頭へ


アクティブRFIDロゴマーク 製品ラインナップ (2008年10月17日現在)
アクティブ型RFIDのシステムおよび製品ラインナップです。詳細は画像をクリックしてください。
単方向タイプと双方向タイプの製品互換性はありません。ご注意下さい。
製 品 アクティブRFID単方向サイトへ アクティブRFID双方向サイトへ
システム 単方向システムイメージ図 双方向システムイメージ図
レシーバ
【単方向】

トランシーバ
【双方向】
レシーバ 1CHタイプ トランシーバ 据置型・設置タイプ
単方向レシーバ通常タイプ画像 双方向設置タイプレシーバ画像
レシーバ 2CHタイプ トランシーバ ハンディ型・PDAタイプ
単方向レシーバ通常タイプ画像
レシーバ 接点I/Oタイプ トランシーバ ハンディ型・USBタイプ
単方向接点出力レシーバ画像
ICタグ 単方向タグ 標準タイプ 双方向タグ 据置型標準タイプ
単方向通常タグ画像
単方向タグ 金属対応タイプ 双方向タグ ハンディ型標準タイプ
単方向小型タグ画像 双方向小型タグイメージ図
単方向タグ リストバンドタイプ  双方向タグ ハンディ型長距離タイプ
単方向リストバンドタグ画像 双方向小型タグイメージ図
単方向タグ カードホルダータイプ アクティブRFIDロゴマーク
単方向カードホルダータグ画像
単方向タグ センサーボートタイプ
単方向センサータグ画像
オプション
アンテナ
標準 アンテナ 標準 アンテナ
標準アンテナ画像 標準アンテナ画像
ヘリカル アンテナ ヘリカル アンテナ
マグネットスタンド付ヘリカルアンテナ画像 マグネットスタンド付ヘリカルアンテナ画像
ダイポール アンテナ アクティブRFIDロゴマーク
【双方向】タイプは電波法
の関係によりアンテナは
・標準アンテナ
・ヘリカルアンテナ
のみとなります。
ダイポールアンテナ画像
八木 アンテナ
八木アンテナ画像
平面 アンテナ
平面アンテナ画像
評価キット 単方向お試しセット アクティブRFIDロゴマーク
単方向お試しセット画像
製 品 アクティブRFID単方向サイトへ アクティブRFID双方向サイトへ

ページの先頭へ


パッケージセット・ラインナップ (2008年7月1日現在)
アクティブ型RFIDのシステムを利用したパッケージセットのラインナップ。詳細は画像をクリックしてください。
アンケート
タグセット
リアルタイムリサーチシステムセット
【YESの人はスイッチオン】
無線式
重機接近
警報装置
無線式重機接近警報装置
【HESAR(ヘザー)】
HESARセット内容

ページの先頭へ


仕様詳細、カタログも取り揃えておりますのでお気軽にメール・TELなどにてお問い合わせください。
 お問い合わせ先:営業部 中
(TEL:076−491−1235
) info@hokkosangyo.com
カタログコーナーへ 最新カタログダウンロードは左のロゴをクリック
アクティブRFID会員制サイト入口※アクティブ型RFID会員制サイト※ Last Update 08/07/29
ID/パスワードのお問合せはメールにてお問合せください。
