単方向アクティブICタグ【CAGER】導入事例 北興産業株式会社

建設/土木工事現場

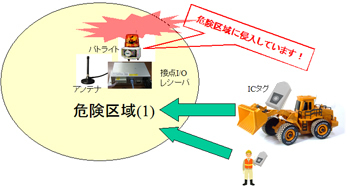

工事現場の危険区域侵入警報

構成

• ICタグ作業員、重機が保持。
• レシーバ接点I/Oタイプでパトライトを直接駆動。
• アンテナ危険想定区域に設置。ダイポール、ヘリカルなど。
• ネットワーク原則スタンドアロン。無線LAN接続例もあり。

運用

• 危険区域に（レシーバ＋アンテナ＋パトライト）を設置。
• ICタグを持った作業員や重機が危険設定エリアに近づくと、パトライトが駆動して警報を発する。

導入メリット

• ネットワークに接続しなくてもスタンドアロンで使用可能。
• 移設が簡単。（機器を移動させて警告エリアを設定するだけ)
• ICタグ毎に警報内容を変化できる。（重機はLED、作業員はブザーなど）

設置場所例と事例数

• 土木作業現場
• 工場内の危険エリア
• 鉄工所の防爆エリア等　約40ヶ所

イメージ

導入画像

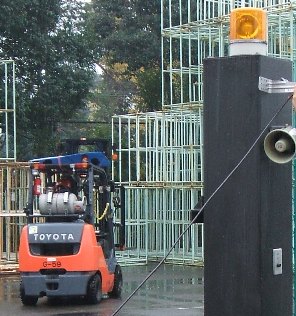

• フォークリフトが10m以内に接近するとパトライトとブザーで運転手に警告する。
• 現場内の重機､フォークリフト計10台､作業員30名がタグを保持。
• 危険区域は工事の進捗によって頻繁に変更するが、電源さえあれば移設は非常に楽なため工事現場での安全管理に役立っている。

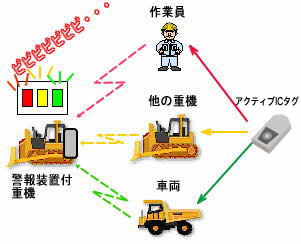

重機接近警報システム【パッケージ名：HESAR】

構成

• ICタグ作業員、重機、車両が保持
• HESAR重機に設置（1台につき1セット）

運用

• 重機にHESAR本体を設置。
• ICタグを持った作業員や重機、車両がHESAR搭載重機に接近するとブザーとLEDで重機オペレータに通知します。

導入メリット

• パッケージで簡単設定。（ICタグの登録変更もパソコンで流し込み）
• 設置が簡単。（重機は10～36VDCの電源を用意するだけ)
• 接近対象が判別出来る。（作業員は赤色、重機は黄色、車両は緑色）

設置場所例と事例数

• 全国の工事現場
• 工場内のフォークリフト等　約200セット

イメージ

導入画像

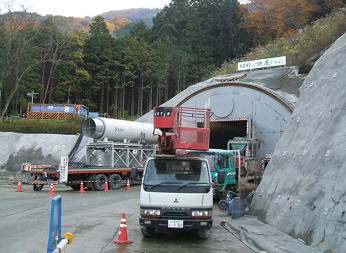

• トンネル内の重機複数台に【HESAR】を取り付け。
• トンネル内に入る作業員、車両がICタグを保持しています。
• トンネル内はICタグの電波がかなり飛びますので検知エリアを設定で絞って運用。騒音でブザー音は聞こえにくいですがLEDで死角にいる作業員の検知に役立っています。

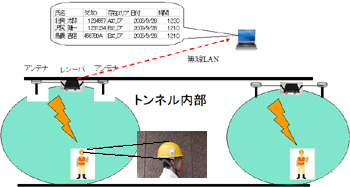

トンネル内の作業員位置検知

構成

• ICタグ作業員が保持
• レシーバトンネル内の制御盤に固定
• アンテナヘリカルアンテナ、ダイポールアンテナ
• ネットワーク無線LAN

運用

• レシーバとアンテナをトンネル内に約50m間隔で設置。
• ICタグをヘルメットに取り付けた作業員がアンテナの検知エリア内に入ると、事務所の管理PCに作業員名、滞在時間、現在のトンネル内位置がリアルタイムで表示されます。

導入メリット

• トンネルの掘削進捗に応じてアンテナの増設が容易。
• 検知エリアが重複しているときはタグの電波強度(RSSI)から位置特定が可能。
• 通過ゲートやマットなどの敷設が不要で水、汚れの耐環境性に優れています。

設置場所例と事例数

• トンネル工事現場
• 農業用導水路等　約20箇所

イメージ

導入画像

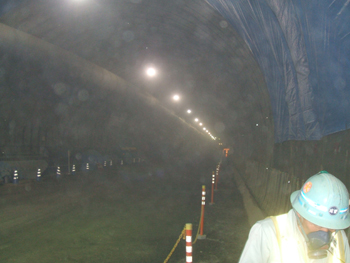

• 約20人の作業意が昼夜交代で作業をしています。
• ヘルメットにタグを付けて約40～50m間隔でアンテナを設置して作業員のトンネル内位置を無線LAN経由で詰所の管理PCから確認できます。
• ログも保存可能ですので後日の業務管理にも役立っています。

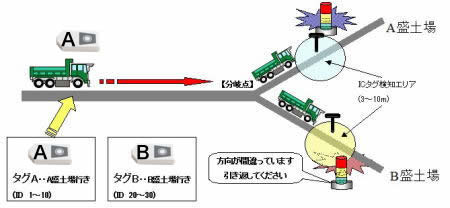

ダンプの土質別運搬管理システム

構成

• ICタグダンプ出発時にダンプに取り付け
• レシーバダンプの通過地点に固定
• アンテナダイポールアンテナ
• その他行き先判定表示用パトライト

運用

• 各盛土場向け道路脇にアンテナと表示パトライトを設置。
• 各盛土場にダンプが出発する際に行き先毎のICタグを受け取りダッシュボードに設置。
• 各盛土場への道中のアンテナで検知した際、行き先が正しければ“OK”判定を、間違っていれば“NG”判定を運転手に通知します。

導入メリット

• ルートの間違いがすぐに判定できます。
• ICタグの配布だけなのでランニングコストがゼロです。

設置場所例と事例数

• 土砂採掘現場
• 5箇所

イメージ

導入画像

• 土砂の採掘で10台以上のダンプが交錯しています。ICタグだけで管理できるので手間がかからず好評です。
• パソコンに接続すれば通過ログも分かり、ドライブレコーダの役目も果たします。

その他の事例

工事車両の狭幅区間交差管理

工事車両同士のすれ違いが困難な道路で、車両にICタグを置いて道路わきにアンテナを設置することで対向車両の接近を検知し一時停止を通知します。

トンネル内の発破時作業員退避確認

トンネル坑口、セントル、切羽にアンテナを設置し、作業員、車両がICタグを持つことで、発破時にトンネル内に作業員が退避したかを確認します。

船内の作業員安否確認

船内や甲板にアンテナを設置し、作業員がICタグを持つことで、作業員が海中に落ちた（＝ICタグが検知しなくなった）時に船内に警告信号を発します。

がれき処理ダンプの運行管理

数百台のがれき処理ダンプにICタグを置き、がれきの積込場と処理場にアンテナを設置して、インターネット経由でダンプの運行管理を行います。

学校/保育園

児童登下校メール通知

構成

• ICタグ児童のランドセルに設置
• レシーバ学校正門、裏門に固定
• アンテナヘリカルアンテナ、ダイポールアンテナ
• ネットワーク無線LAN、携帯メール

運用

• レシーバとアンテナを児童の登下校する各門に設置。
• 児童の登下校時に学校の門を通過するとICタグを検知して保護者の携帯にメール通知します。

導入メリット

• 児童の登下校時刻を保護者が毎日把握できます。
• アンテナの設置のみですので大規模な設置工事が不要。
• 児童が忘れやすいカードタッチなどの操作が不要。

設置場所例と事例数

• 全国の保育園、幼稚園、小学校
• 約40箇所

イメージ

※お守り袋内にICタグ

導入画像

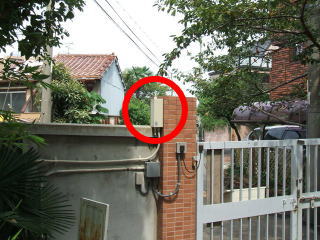

• 裏門と正門にアンテナを設定しています。
• 大勢の児童が同時に通過してもしっかり検知します。

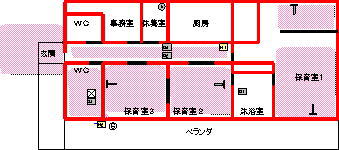

保育園内の園児表示ロケーション

構成

• ICタグ園児の名札に縫込み
• レシーバ保育園内の各部屋
• アンテナヘリカルアンテナ
• ネットワークLAN

運用

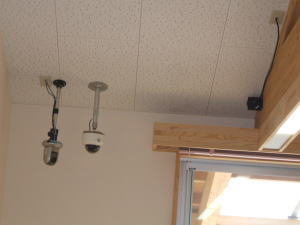

• アンテナを園児の教室や遊び場所に設置します。
• 保護者がパソコン上で自分の園児を指定すると、園児のICタグを検知した部屋のカメラが作動して、園児の様子をリアルタイムで表示します。

導入メリット

• 子供の今の様子を見ることができます。
• 玄関にもアンテナを設置することで単独での外出に警報を発することで園児のセキュリティも確保しています。

設置場所例と事例数

• 保育園、幼稚園
• 7箇所

イメージ

導入画像

• 裏門と正門にアンテナを設定しています。
• 大勢の児童が同時に通過してもしっかり検知します。

オフィスビル/マンション

ノートPC持出管理

構成

• ICタグノートPCに貼付け

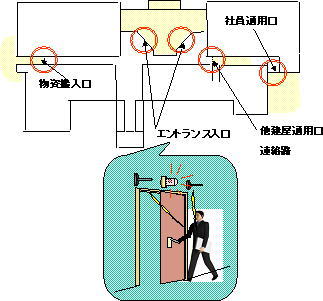

• レシーバオフィス内各部屋のドア付近
• アンテナヘリカルアンテナ
• ネットワークLAN

運用

• 管理対象とするノートPCにタグを取り付けます。（半固定）
• ノートPCを社外に持ち出す際は事前に登録します。
• 持ち出すノートPCがドアを通った時にアンテナがICタグを検知し、持出許可済みかをサーバで判定し、未許可の場合はアラームを発します。

導入メリット

• PCの不正持ち出しを防止します。
• USBハンディレシーバを持って社内巡回することで棚卸管理や紛失のノートPCの探し出しも可能です。

設置場所例と事例数

• 全国のオフィス、工場、学校、病院など。
• 約80箇所

イメージ

導入画像

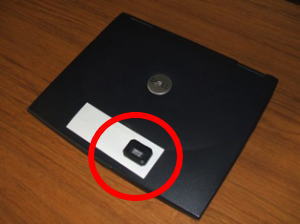

• ノートPCにICタグを張り付けます。

電子錠・シャッターの遠隔開閉

構成

• ICタグ社員等に配布
• レシーバ電子錠制御盤内
• アンテナ天井など
• ネットワークLAN、接点I/O

運用

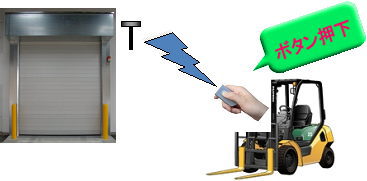

• ドアやシャッター前でタグのボタンを押下します。
• 電子錠と連動してドアが開閉します。

導入メリット

• カードタッチする必要がなく車椅子からでも操作が可能です。

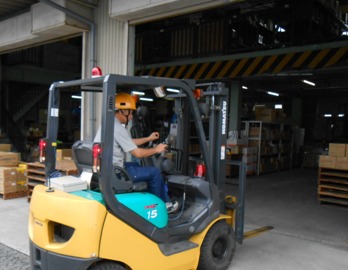

• フードディフェンスとしてフォークリフトの入退場制限が可能です。

設置場所例と事例数

• 工場、オフィス、病院、倉庫など電子錠、シートシャッターがある箇所。
• 約50箇所

イメージ

導入画像

• 入退場履歴も取得できます。

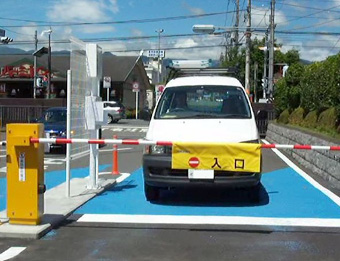

駐車場入退場

構成

• ICタグ車のダッシュボードに設置
• レシーバ駐車場の出入り口
• アンテナダイポールアンテナ、八木アンテナ
• ネットワークスタンドアロン/接点入出力

運用

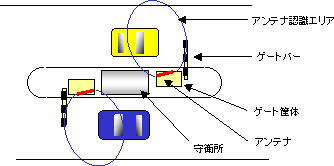

• マンションやオフィスの駐車場にアンテナを設置します。
• ダッシュボードのICタグを検知、またはICタグのボタン押下により入場/退場ゲートを開閉します。

導入メリット

• 接点I/O付レシーバの入力（赤外線センサ）と出力（開閉バー）を制御することで、安価にシステムを構築出来ます。
• 違法駐車、不法侵入を防ぐことが出来ます。
• カード式のようにいちいち窓を開けてかざす必要がありません。

設置場所例と事例数

• オフィス、マンション、学校などの駐車場。
• 約30箇所

イメージ

導入画像

• 運転手にとっては手間入らずで便利です。

その他の事例

社員のロケーション管理

社員がカードホルダータグを持ち、部屋や玄関、ドアにアンテナを設置することで、社員の居場所を特定できます。
●災害時の安否確認にも有効です。

災害時の避難場所退避確認

災害時にオフィスやマンションが指定した避難場所にアンテナを設置することで、瞬時に退避状況が把握できます。

セキュリティゾーンでの作業確認

データセンターなど高いセキュリティが要求される区域では、画像認識と組み合わせて作業者のICタグが定期的に送信されているかを監視してなりすましや共連れを防ぎます。

借り上げマンションでの自動施錠

借り上げのワンルームマンションの各部屋にアンテナを設置することで社員がICタグを持って外出した際に自動施錠されます。

病院/介護施設

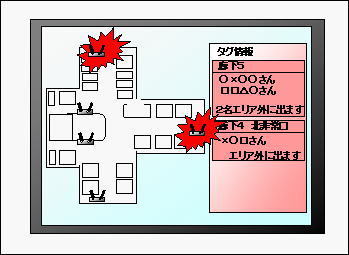

徘徊防止

構成

• ICタグ入院患者のボケットに縫付け
• レシーバ玄関
• アンテナヘリカルアンテナ
• ネットワークLAN/接点出力

運用

• 入院施設内の玄関や危険区域にアンテナを設置します。
• 入院患者のICタグを検知したらナースセンターへ連絡、ナースの携帯にメール、パトライトの駆動で危険を知らせます。

導入メリット

• 接点I/Oレシーバからパトライトを鳴らすことでスタンドアロンでの運用も可能で安価にシステムを構築できます。
• ICタグのボタン押下によりナースコールとしても使用できます。

設置場所例と事例数

• 病院、介護施設など。
• 約50箇所

イメージ

導入画像

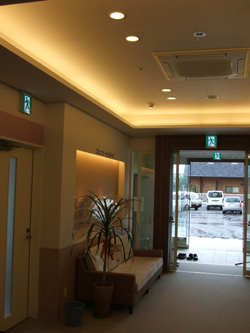

• アンテナは天井裏に設置して景観を損なわないようにしています。

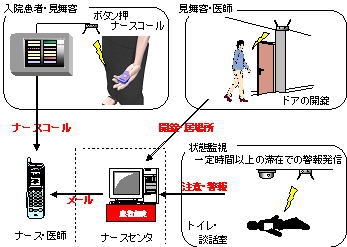

ナースコール・ロケーション統合管理

構成

• ICタグ入居者、職員等が保持、トイレに固定
• レシーバ入居者の部屋や食堂、集会場など
• アンテナヘリカルアンテナ
• ネットワークLAN

運用

• 入居者、職員がカードホルダータグを常時携帯しています。
• 見舞客やショートステイは一時的にICタグを貸し出します。
• 施設内の主な場所にアンテナが設置してあり、ロケーション管理を行っています。

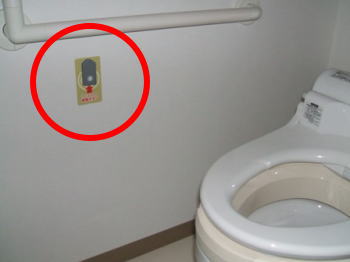

• 体調が悪くなったときはトイレ備え付けのICタグか自分が持つカードホルダータグのボタン押下によりナースコールします。

導入メリット

• 入居者はどこからでもナースコール出来るようになりました。
• ドアの開錠もICタグのIDで判断するのでセキュリティが格段に高くなりました。

設置場所例と事例数

• 病院、介護施設、高齢者向け賃貸マンションなど
• 9箇所

イメージ

導入画像

• 施設内の安心・安全を高めています。

人間ドック受診者の診察待ち管理

構成

• ICタグ入院患者のボケットに縫付け
• レシーバ待合室、診察室など
• アンテナヘリカルアンテナ
• ネットワークLAN

運用

• 人間ドックの受診者に受付時にカードホルダータグを配布します。
• 診察の順番が来たら、モニタで待機場所を確認し、係りの人が診察室に誘導します。
• 診察室での受診が終了したらICタグのボタンを押して次の診察室を指定します。

導入メリット

• 職員が受診者を探し出す手間が減りました。
• 受診者はICタグだけ持てばよいので（書き込み用紙など不要）楽に移動することが出来ます。

設置場所例と事例数

• 健診機関、病院、クリニックなど
• 約10箇所

イメージ

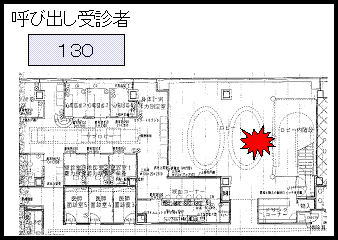

※モニタ画面

導入画像

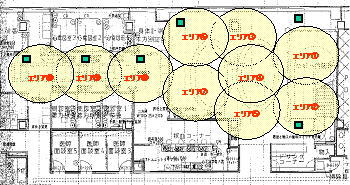

※エリアマップ図
受診者の待ち時間が大幅に短縮されました。

病院/介護施設　その他の事例

医薬品、機器のロケーション管理

院内で重要な医薬品や高額機器にICタグを貼り付けて保管場所にアンテナを設置することで、常時管理し不正持ち出しを防止しています。

工場/倉庫/プラント施設

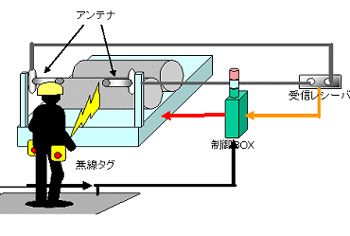

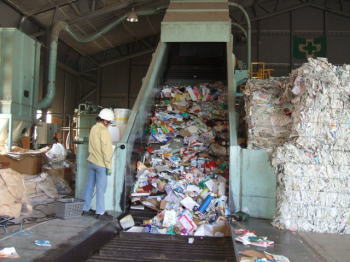

装置巻き込まれ時の緊急停止

構成

• ICタグ作業員が保持
• レシーバ危険エリアに設置
• アンテナヘリカルアンテナ
• ネットワーク接点出力

運用

• 作業員が機器を動作中に巻き込まれる可能性のあるエリアにアンテナを設置します。
• 作業員が巻き込まれた（＝アンテナで検知した）　時にレシーバの接点出力から装置を緊急停止させます。
• 作業員が危険と判断した時はICタグのボタン押下でも装置を停止させることが出来ます。

導入メリット

• 作業員の安全性がより高まる。
• 作業員の勤務記録も同時に管理できます。

設置場所例と事例数

• 工場、廃棄物処理施設など
• 約60箇所

イメージ

導入画像

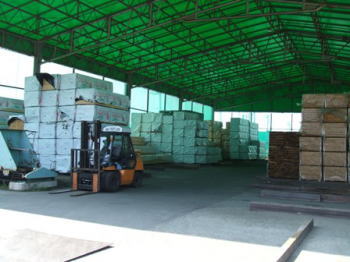

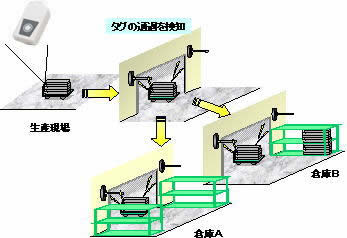

パレットの位置管理

構成

• ICタグパレットに埋め込みか貼付け
• レシーバ倉庫の出入口
• アンテナヘリカルアンテナ
• ネットワークLAN

運用

• ICタグはパレットに運搬の邪魔にならない箇所に固定します。
• 倉庫出入口のアンテナをパレットが通過した時点でICタグを検知して搬入・搬出状況をサーバで管理します。

導入メリット

• 今までのようなバーコード管理が不要になり作業効率がアップします。
• 検知エリアが広く、ICタグに指向性がないためアンテナの設置は簡単です。
• アンテナの届かない場所はUSBハンディレシーバで探し出すことも出来ます。

設置場所例と事例数

• 倉庫、工場など
• 約60箇所

イメージ

導入画像

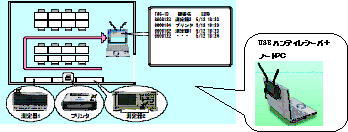

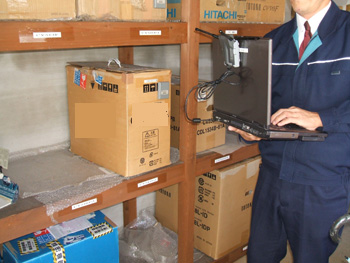

棚卸資産管理

構成

• ICタグ棚卸資産対象機器
• レシーバノートPCと一緒に持ち歩き
• アンテナレシーバと一体
• ネットワーク無線LAN

運用

• 棚卸の対象となる固定資産にICタグを貼り付けます。
• 担当者がUSBハンディレシーバとノートPCを持ってエリア内を歩くことで、ICタグを検知し、サーバのデータと照合して棚卸を行います。

導入メリット

• 歩き回るだけで棚卸が出来るため時間が大幅に縮小。
• 物陰に隠れている資産も検知することが出来る。

設置場所例と事例数

• 工場、倉庫、オフィスなど棚卸が必要な場所
• 約50箇所

イメージ

導入画像

とにかく手間入らずで楽に棚卸作業が出来ます。

照明見える化

構成

• ICタグ作業員、フォークリフトなど
• レシーバ照明の制御盤内
• アンテナ天井等
• ネットワークスタンドアロン

運用

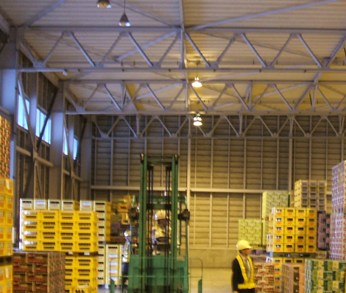

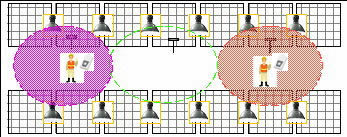

• アンテナを作業エリア毎に設置します。
• ICタグ保持者がアンテナ検知エリア一人でもいれば当該エリアの照明をレシーバの接点出力で点灯させます。
• 誰もいなくなってから任意時間後に接点出力を止めて自動消灯します。

導入メリット

• 各エリア毎に細かく照明の自動ON/OFFが出来る。
• センサを張る必要がなく、低コストで照明を制御できる。

設置場所例と事例数

• 工場、倉庫など
• 約10箇所

イメージ

導入画像

照明電気代が大幅に削減できます。

その他の事例

医薬品、機器のロケーション管理

院内で重要な医薬品や高額機器にICタグを貼り付けて保管場所にアンテナを設置することで常時管理し不正持ち出しを防止しています。

その他

オークション・セリ落札

• セリ会場で参加者がICタグのボタンを押下してセリに参加します。
• 最後までボタン押下した参加者が落札します。

展示会“いいね”投票

• 展示会で展示物の横にタグを固定しておき、来訪者が気に入った作品のICタグボタンを押下することで“いいね”投票を行います。

展覧会審査人投票

• 書道、美術展覧会で審査員全員がICタグを持ち、係員がUSBハンディレシーバとPCを持ちます。
• 全員で作品を見ながら気に入った作品はボタン押下で投票することによりリアルタイムに作品に点数を付けていきます。

学会・分科会参加集計

• ホテルや会議場で開催される学会での分科会で参加者全員にICタグを配布することで、会期中の分科会の出席者をカウントしてきます。
• ICタグのIDにより特定の参加者の分科会出席動向も把握できます。

遊園地・アトラクション仕掛け

• 遊園地などでICタグを貸し出すことで、アトラクション施設などでポイント（＝アンテナ設置場所）に入るとICタグのIDに応じた仕掛け・サービスが受けられます。

モデルルーム滞在時間管理

• 住宅展示場のモデルルームに来た来訪者にICタグを手渡し、自由にモデルルーム内を見て頂きながら、各部屋のアンテナで滞在時間を確認することで興味のある部屋を把握します。
