アクティブＲＦタグ【ＣＡＧＥＲ】 仕様一覧

機器名	分類	型名
タグ	標準	TAG03-12X
	カードホルダー	TAG03-13H
レシーバ 　（受信機）	標準	RV303-03X
	USBハンディ	RV303-03U
	接点I/O付	RV303-03C
アンテナ	ホイップ	ANT309-WHP
	ヘリカル	ANT309-HEL
	ダイポール	ANT309-DIP
	八木（３素子）	ANT303-YAG3
	八木（５素子）	ANT303-YAG5
	八木（７素子）	ANT303-YAG7

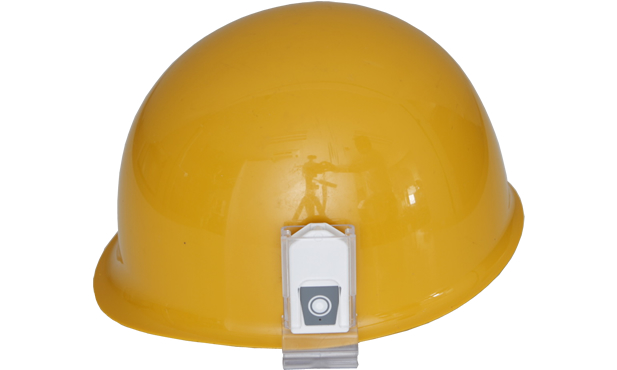

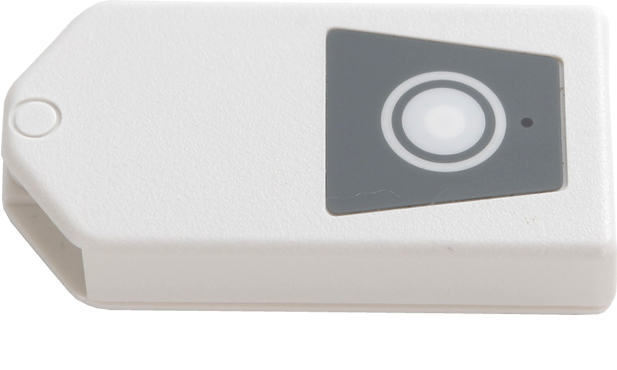

【標準タグ】
型式	TAG03-12X
送信周波数	303.825MHz
適合技術基準	微弱無線機器
変調方式	OOK
ID発信間隔	0.2秒〜256秒（標準1.1秒） ※出荷時に1秒単位で指定可能
送信ID	7桁＋電池寿命情報＋ボタン押下情報
使用電池	リチウム電池CR2032×1個
動作温度範囲	0℃〜+40℃
防水	日常生活防水相当(IP7X)
外形寸法	31(W)×59(D)×11(H)mm
質量	約16g（電池含む）
電池寿命	約１年半 ※条件：ID定期送信間隔1.1秒 　およびボタン押下無き場合
外形図	（28KB）
特長	１．長電池寿命 ２．日常生活防水 ３．簡単に電池交換が可能 ４．人・モノどちらにも取付可能
製品案内へ戻る　仕様一覧 コンテンツへ　ページＴＯＰへ

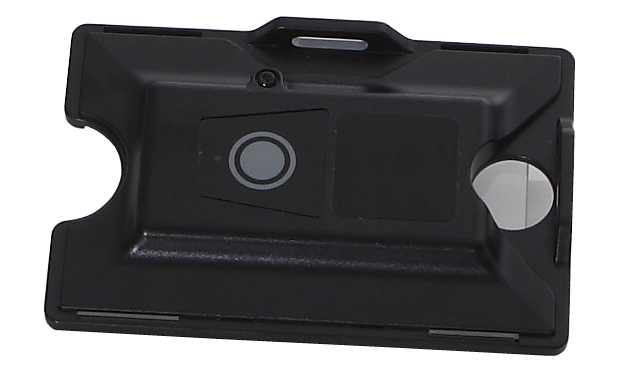

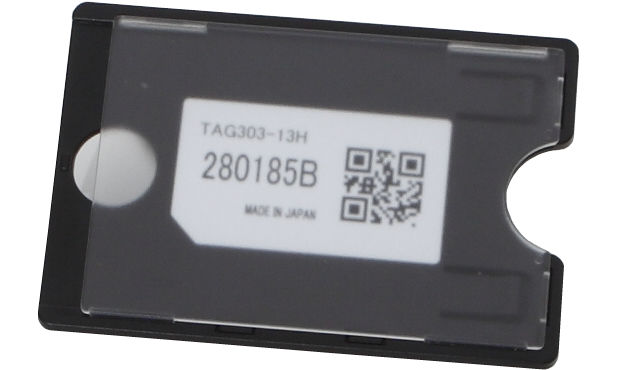

【カードホルダータグ】
型式	TAG03-13H
送信周波数	303.825MHz
適合技術基準	微弱無線機器
変調方式	OOK
ID発信間隔	0.2秒〜256秒（標準1.1秒） ※出荷時に1秒単位で指定可能
送信ID	7桁＋電池寿命情報＋ボタン押下情報
使用電池	リチウム電池CR2032×1個
動作温度範囲	0℃〜+40℃
防水	日常生活防水相当(IP4X)
外形寸法	62.5(W)×92.7(D)×11.43(H)mm
質量	約32g（電池含む）
電池寿命	約１年半 ※条件：ID定期送信間隔1.1秒 およびボタン押下無き場合
外形図	(48KB)
特長	１．長電池寿命 ２．既存のカードと一体で運用可能（保護カバー付） ３．簡単に電池交換が可能 ４．人・モノどちらにも取付可能
製品案内へ戻る　仕様一覧 コンテンツへ　ページＴＯＰへ

【標準レシーバ】
型式	RV303-03X
発信周波数	303.825MHz
受信アンテナ	アンテナ別売り ※オプションアンテナの取付が必要
受信エリア	アンテナ各１本で１エリア 合計２エリア(2CH） ※設定で1CHに変更も可能
ＲＳＳＩ （受信信号強度）	有（256段階で表示可能）
電子 　アッテネータ	有（0dB　〜31dB)
最大検知数	40ID/sec（1秒間でタグ40個） ※発信間隔、環境により前後します
インターフェース	RS232C／ＬＡＮ ※切り替えスイッチでどちらか一方のみ
電源	DC 6V ACアダプタ
消費電力	約6W
動作温度範囲	0℃〜+40℃
外形寸法	200(W)×120(D)×50(H)mm ※アンテナ含まず
質量	約700ｇ
外形図	(88KB)
特長	１．微弱無線機器なので免許は不要。 ２．RSSI（受信信号強度）機能により大よその位置が測定可能。 ３．電子アッテネータ機能（0〜31dB)によりレシーバの設定でタグの検知エリアを設定可能。 ４．屋内仕様
製品案内へ戻る　仕様一覧 コンテンツへ　ページＴＯＰへ

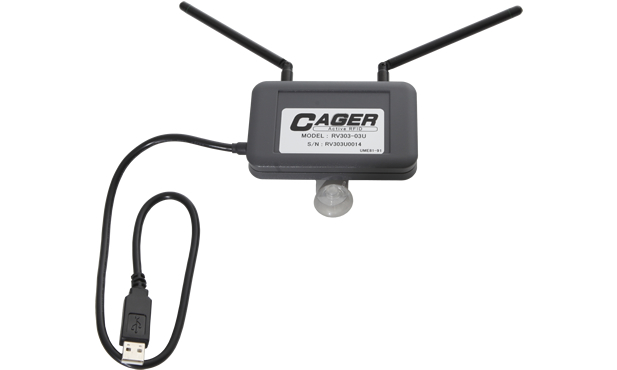

【USBハンディレシーバ】
型式	RV303-03U
発信周波数	303.825MHz
受信アンテナ	ヘリカルアンテナ　2本（固定）
ＲＳＳＩ （受信信号強度）	有（256段階で表示可能）
電子 　アッテネータ	有（0dB　〜31dB)
ドライバ	必要（仮想COM）・・CDで提供
インターフェース	USB
電源	USB給電
外形寸法	105(W)×65(D)×19(H)mm ※アンテナ含まず
質量	約150ｇ
設置方法	ノートPCに固定等
外形図	(36KB)
特長	１．微弱無線機器なので免許は不要。 ２．RSSI（受信信号強度）機能により大よその位置が測定可能。 ３．ノートPCとセットで持ち運び出来るため、広範囲検知可能 ４．屋内仕様
製品案内へ戻る　仕様一覧 コンテンツへ　ページＴＯＰへ

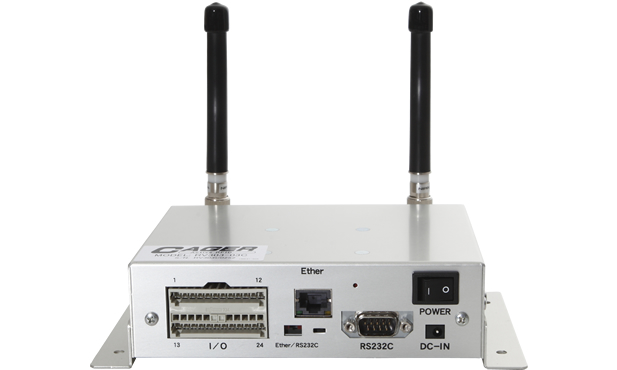

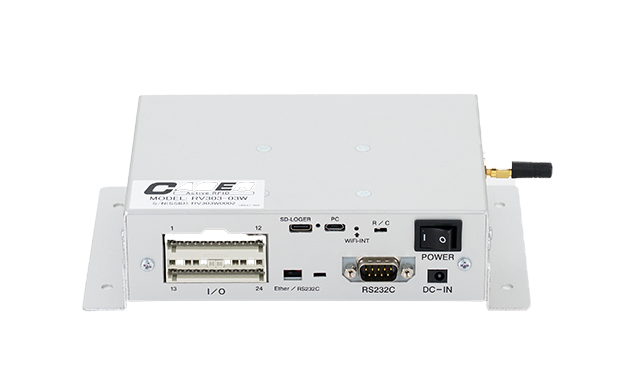

【接点I/O付レシーバ】
型式	RV303-03C
発信周波数	303.825MHz
受信アンテナ	アンテナ別売り ※オプションアンテナの取付が必要
受信エリア	アンテナ各１本で１エリア 合計２エリア(2CH) ※設定で1CHに変更も可能
最大検知数	40ID/sec（1秒間でタグ40個） ※発信間隔、環境により前後します
インターフェース	（１）RS232C／ＬＡＮ ※切り替えスイッチでどちらか一方のみ （２)入出力ポート
接点入力部	入力ポート数：8ポート
接点出力部	出力ポート数：4ポート
接点コネクタ	ワゴ製コネクタ
電源	DC 6V ACアダプタ
消費電力	約6W
動作温度範囲	0℃〜+40℃
外形寸法	200(W)×120(D)×50(H)mm ※アンテナ含まず
質量	約700ｇ
外形図	(92KB)
特長	１．微弱無線機器なので免許は不要 ２．接点I/Oポート（無電圧：入力8ポート、出力4ポート）でパソコンを経由せずにダイレクトに機器の制御が可能です。 ３．タグの検知で接点出力とＬＡＮ経由でタグ検知データの送信が同時に行えます。 ４．タグのID登録が最大1000件まで可能
製品案内へ戻る　仕様一覧 コンテンツへ　ページＴＯＰへ

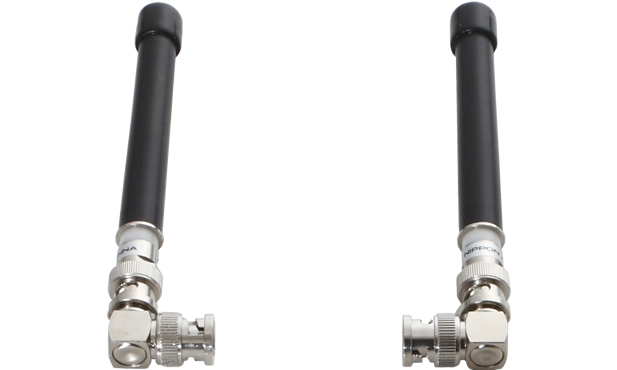

【ホイップアンテナ】
型名	ANT309-WHP
使用周波数	309.4MHz
入力インピーダンス	公称50Ω
使用場所	屋内 ※レシーバに直付け
ＶＳＷＲ	使用周波数にて2.0以下
利得	絶対利得：–3dBi
指向性（水平面）	垂直偏波　無指向性
接栓	BNC-P
質量	約40g
エレメント長	約120mm
外形図	(24KB)
検知エリア 　イメージ	・無指向性 ・屋内用 ・検知距離　約5〜7m ・レシーバにダイレクトに接続
製品案内へ戻る　仕様一覧 コンテンツへ　ページＴＯＰへ

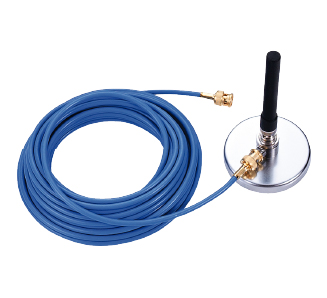

【ヘリカルアンテナ】
型名	ANT309-HEL
使用周波数	309.4MHz
入力インピーダンス	公称50Ω
使用場所	屋外／屋内
ＶＳＷＲ	使用周波数にて2.0以下
利得	絶対利得：–5dBi
指向性（水平面）	垂直偏波　無指向性
接栓	入力（レシーバ）側：BNC–P
	アンテナ側：M6ネジ
質量	約1.2kg
最大エレメント長	約120mm
同軸ケーブル	5D–2V 10m直結
台座型式	MG–BA5（カバー付） ※底面マグネット
外形図	（68KB)
検知エリア 　イメージ	・無指向性 ・屋外使用可能 ・検知距離　約7〜12m
製品案内へ戻る　仕様一覧 コンテンツへ　ページＴＯＰへ

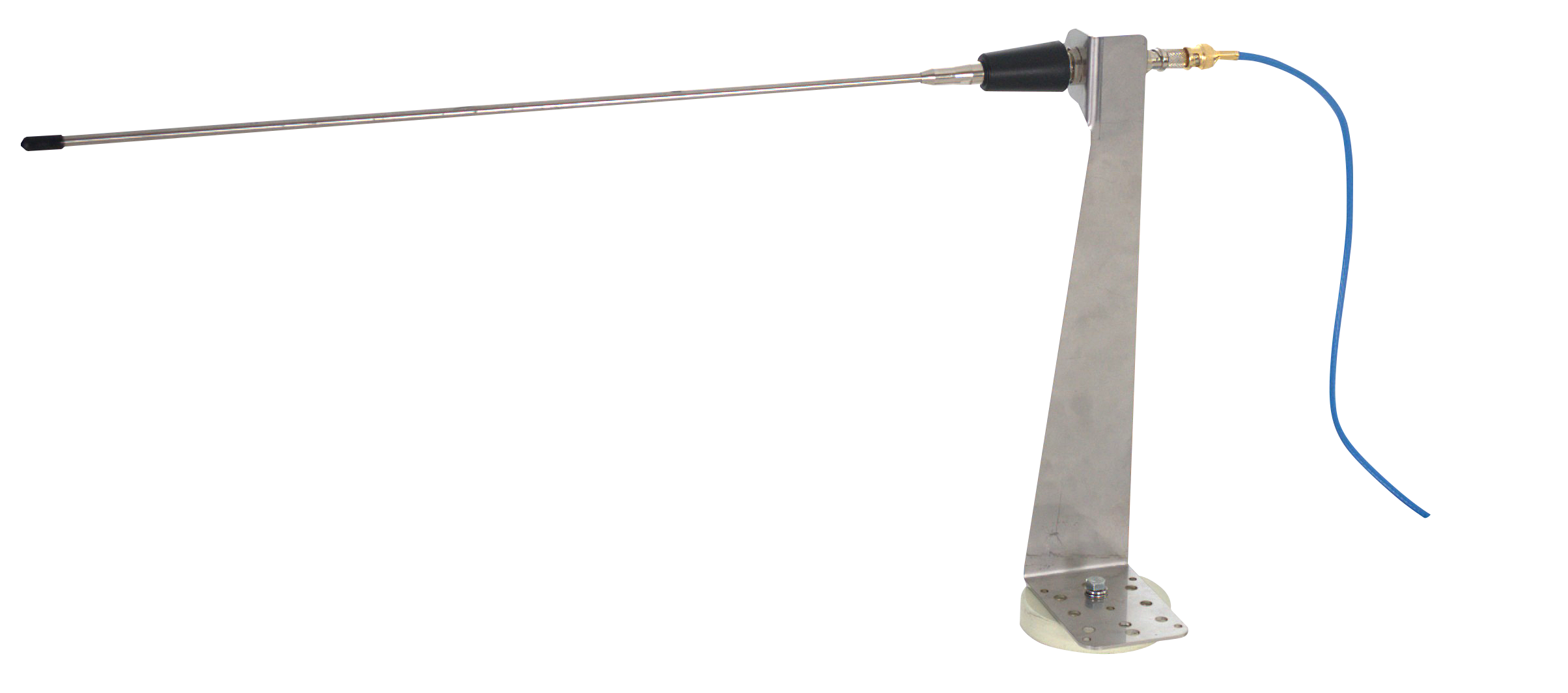

【ダイポールアンテナ】
型式	ANT309-DIP
使用周波数	309.4MHz
使用場所	屋外／屋内
入力インピーダンス	公称50Ω
VSWR	使用周波数にて2.0以下
利得	ダイポール比：0.0dBd
	絶対利得：2.15dBi
指向性	垂直面（Ｅ面）：半値角±38°
	水平面（Ｈ面）：無指向性
接栓	BNC–P
質量	約1.3kg
エレメント長	約430mm
取り付け金具長	300mm
同軸ケーブル	5D–2V 20m直結
最大受風荷重	約45N(60m／secの時）
外形図	（44KB)
検知エリア 　イメージ	・無指向性 ・屋外使用可能 ・検知距離　約12〜20m
製品案内へ戻る　仕様一覧 コンテンツへ　ページＴＯＰへ

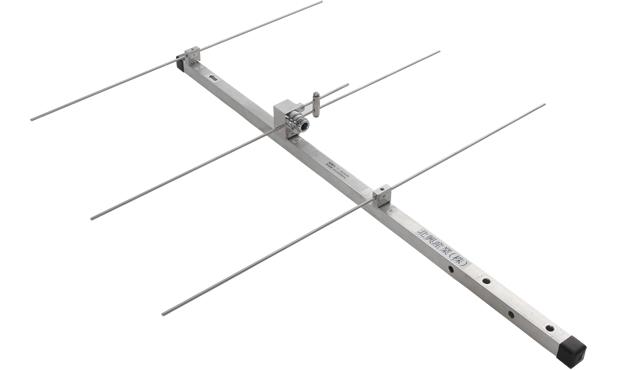

【八木アンテナ　３素子】
型式	ANT303-YAG3
使用周波数	303.825±0.2MHz
入力インピーダンス	公称50Ω
使用場所	屋外／屋内
VSWR	使用周波数にて1.2以下
利得	ダイポール比：6.35dBd
	絶対利得：8.50dBi
指向性	垂直偏波：±46°以内
電力半値角 　（水平面）	水平偏波：±31°以内
ＦＢ比	垂直偏波：18dB以上
	水平偏波：18dB以上
接栓	N–J
質量	約0.6kg
エレメント長	486mm（最大）
ブーム長	600mm
適合マスト径	Φ25〜Φ60mm
耐風速	40m／sec（瞬間風速）
外形図	（32KB)
検知エリア 　イメージ	・指向性あり ・屋外使用可能 ・検知距離　約20〜30m
製品案内へ戻る　仕様一覧 コンテンツへ　ページＴＯＰへ

【八木アンテナ　５素子】
型式	ANT303-YAG5
使用周波数	303.825±0.2MHz
入力 　インピーダンス	公称50Ω
使用場所	屋外／屋内
ＶＳＷＲ	使用周波数にて1.2以下
利得	ダイポール比：7.95dBd
	絶対利得：10.10dBi
指向性	垂直偏波：±36° 以内
電力半値角 　（水平面）	水平偏波：±28° 以内
ＦＢ比	垂直偏波：18dB以上
	水平偏波：18dB以上
接栓	N–J
質量	約0.76kg
エレメント長	498mm（最大）
ブーム長	900mm
適合マスト径	Φ25〜Φ60mm
耐風速	40m／sec（瞬間風速）
外形図	（32KB)
検知エリア 　イメージ	・指向性あり(３素子タイプより強い） ・屋外使用可能 ・検知距離　約30〜40m
製品案内へ戻る　仕様一覧 コンテンツへ　ページＴＯＰへ

【八木アンテナ　７素子】
型式	ANT303-YAG7
使用周波数	303.825±0.2MHz
入力 　インピーダンス	公称50Ω
使用場所	屋外／屋内
VSWR	使用周波数にて1.2以下
利得	ダイポール比：9.10dBd
	絶対利得：11.25dBi
指向性	垂直偏波：±28°以内
電力半値角 　（水平面）	水平偏波：±26°以内
ＦＢ比	垂直偏波：18dB以上
	水平偏波：18dB以上
接栓	N-J
質量	約0.91kg
エレメント長	498mm（最大）
ブーム長	1200mm
適合マスト径	Φ25〜Φ60mm
耐風速	40m／sec（瞬間風速）
外形図	（32KB)
検知エリア 　イメージ	・指向性かなりあり(５素子タイプより強い） ・屋外使用可能 ・検知距離　約40〜50m
製品案内へ戻る　仕様一覧 コンテンツへ　ページＴＯＰへ

※その他、質問等ございましたら、お気軽に電話・メールなどにてお問合せください。 問い合わせ先：ＲＦタグ営業チーム　TEL 076–491–1235／info@hokkosangyo.com
