AVG接近警報システムICライダーZ製品案内
AGV（Automated Guided
Vehicle：無人搬送車）は、物流倉庫や工場内での搬送作業を自動化し、省人化や効率向上に大きく貢献しています。
一方で、AGVは一定の重量と速度を持って走行するため、人と接触・衝突した場合、転倒、骨折、打撲、挟まれなどの重傷事故につながるおそれがあります。「自動で止まる」「安全装置がある」というAGVへの過信から、作業者が周囲確認を怠ることで、衝突事故の発生確率を高める要因となります。
AGV接近警報システムICライダーZは、製造工場・物流倉庫等でのAGVによる接触事故の軽減を目指します。
※AMR（Autonomous
Mobile Robot：自律走行搬送ロボット）にも使用可能です。
- コンテンツ
国土交通省新技術活用システム (NETIS)においてNETIS-VE（活用促進技術）に登録されました！ NETIS 番号 ：QS-190009-VE
こうなる前に・・・
ICライダーZとは
AGVに装着したICタグから発する電波は、注意箇所に設置したICライダーZ本体の検知エリア内に入ると検知され、周囲に光と音で接近警報を通知します。
特長
- 取付簡単・設定簡単。無線の免許申請も一切不要。
- 全メーカー・全機種に対応。（動作電源電圧は12V・24V・48Vに対応）
- AGVに取り付けるのはICタグ1個だけ！
- 検知エリアは操作ボタンで簡単設定
-
検知エリアは、1～10mです。
ICライダーZ本体の検知エリア調節ボタンでは、作業環境に応じて検知エリアを段階調節できます。

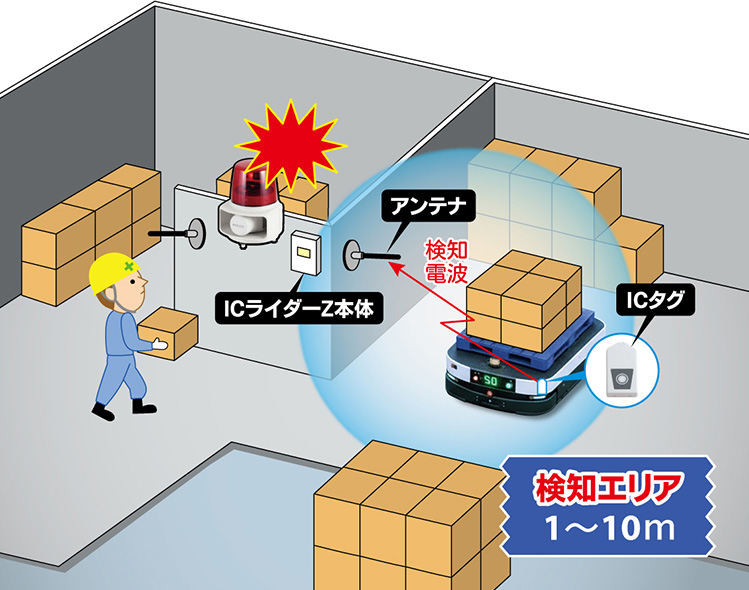

使用イメージ
- システム概要
- AGV（ICタグ）が交差点（ICライダーZ）に接近すると周囲に警報
- ポイント
-
- 危険箇所分だけの設置で済む為、AGVの台数が多くてもコストを抑えられる。
- 危険箇所側で警報が鳴るため、歩行者などICタグ を持たない人に対しての警報が可能
- 注意点
-
- 警報が鳴る場所が限定されてる
- 危険箇所にAC100V電源の確保が必要
セット内容
ICライダーZ本体
外形寸法（mm）200×150×75
重量1.8kg
アンテナ
外形寸法（mm）76.5×76.5×150
重量450g
備考ケーブル長10m、強力マグネット付き
（作業員警報用）外部スピーカー
外形寸法（mm）Φ162×198×283
重量2.0kg
備考ケーブル長約9m（3mケーブルを3本ジョイント）、
ブラケット付き
LEDフラッシャー（2個セット）
外形寸法（mm）155×44×18
重量210g
備考輝度：1個320cd
スピーカー
外形寸法（mm）100×100×41
重量380g
備考最大音圧：87dB(音量調整可能）
ICタグ
外形寸法（mm）59×31×11
重量16g
備考電池寿命1年（ボタン電池CR2032）

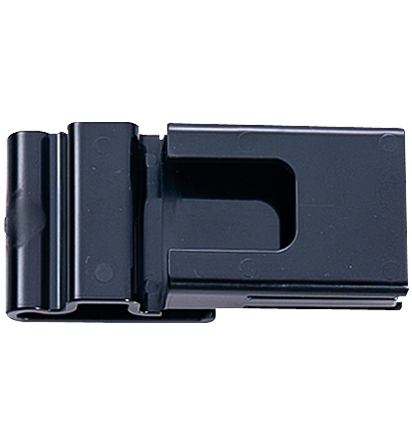

タグホルダー
外形寸法（mm）84×40×17.5
重量25g
オプション品
ICライダーZ
| 製品名 | 数量 |
|---|---|
増設用LEDフラッシャー（2個1組・分岐コネクタ含む）
|
1組 |
増設用スピーカー（分岐コネクタ含む）
|
1台 |
J-コンシスト
|
1台 |
TagBee（親機、子機）
|
1式 |
FPタグ（AGV電源と連動）
|
1式 |
ご検討について
※返送時は発払いにて返却ください。
リンク
ICライダーZ／HESARと連動 アクティブICタグとTagBeeを利用した作業員への警報装置
ICライダーZにJ-コンシストを追加することでICタグの「検知」をトリガーにした外部機器の制御を可能にしました。
※重機の緊急停止装置として使用する場合は、別に定める【利用に関わる同意書】の署名が必要です。
上記は基本セットです。
使用環境により、ICタグの数量は変動致します。
詳細は別途お問合せください。
ご注意事項
-
注意事項1
システムは、ICタグを付けたAGVが、「ICライダーZ」を設置した箇所に接近すると、周囲に光と音で
接近警報を通知するシステムです。AGVと作業員の事故を未然に防ぐシステムではありません。
- 注意事項2 システムの動作有無に関わらず、AGVと作業員の接触事故が発生した場合の損害については、弊社は一切責任を負いません。
- 注意事項3検知エリアは設置環境により前後します。
- 注意事項4 検知エリア内に入っても金属や周辺機器、外部ノイズにより検知感度が変化して本システムが駆動しない場合があります。
- 注意事項5 システムの使用、管理につきましてはご利用者様の責任において対応をお願いします。
- 注意事項6 システムの機能を常に保つために日常点検及び定期点検を実施して下さい。
- 注意事項7 300MHz帯の微弱無線局ですので免許申請は一切不要です。また人体等に及ぼす影響はありません。
