重機接近警報システムICライダーZ 製品案内
H30年度の建設業における労働災害による死傷件数は15,374件で、5年連続で減少しています。
しかし、死亡災害は309件で3年連続の増加となっています。
死傷災害の型別では、墜落・転落が34%。交通事故（道路）が11%。挟まれ・巻き込まれが11%で、全体の55%を占めます。
国土交通省新技術活用システム (NETIS)においてNETIS-VE（活用促進技術）に登録されました！
NETIS 番号 ：QS-190009-VE
ICライダーZとは
作業員が装着したICタグから発する電波は、重機に搭載したICライダーZ本体の検知エリア内に入ると検知され、運転手・作業員双方に光と音で接近警報を通知します。
特長
- 取付簡単・設定簡単。無線の免許申請も一切不要。
- 全メーカー・全機種に対応。（動作電源電圧は12V・24V・48Vに対応）
- 複数の重機が走る現場でも、作業員が持つのはICタグ1個だけ。
- 危険箇所に本体を設置することで、ICタグを持たない人への警報も可能。
現場のさまざまな死角を・素早く・検知し・警報します。

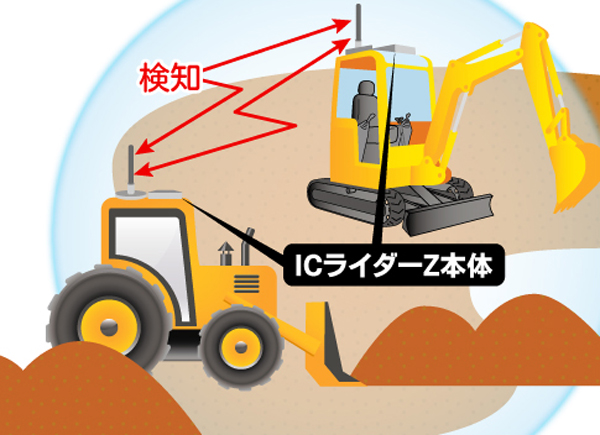

- 重機同士の接近警報も可能
重機対作業員だけではなく、ICライダーZは本体BOX内にICタグが内蔵されており、本体同士が接近すると相手のICタグを検知して警報が鳴ります。- 検知エリアは操作ボタンで簡単設定
-

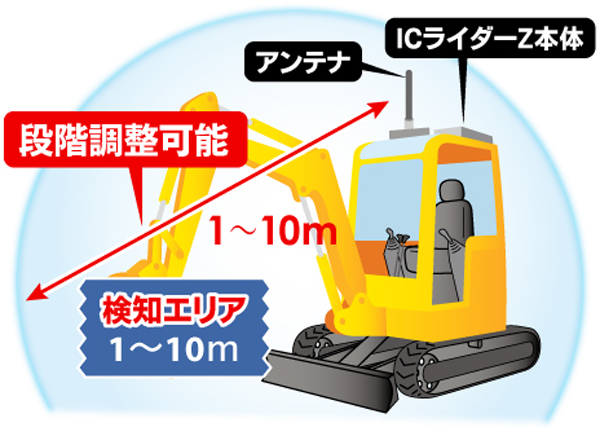

検知エリアは、1～10mです。ICライダーZ本体の検知エリア調節ボタンでは、作業環境に応じて検知エリアを段階調節できます。

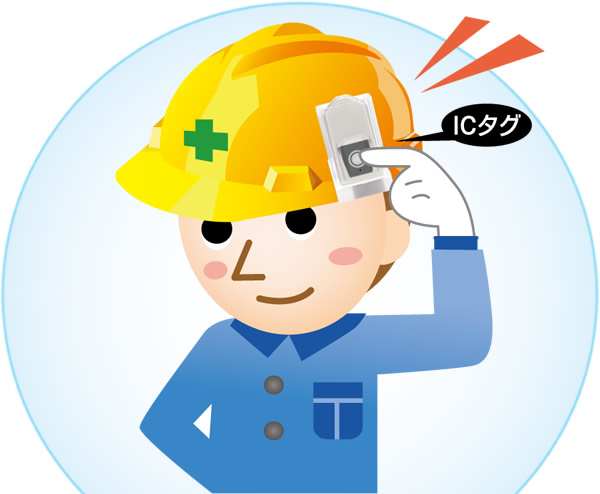

- ICタグのボタン1つで運転手モードに切替え可能
-
運転手はICタグのボタンを押すことで一時的に警報をキャンセルできます。
これで運転手が持つICタグに反応しての「警報の鳴りっ放し」を防ぐことができます。

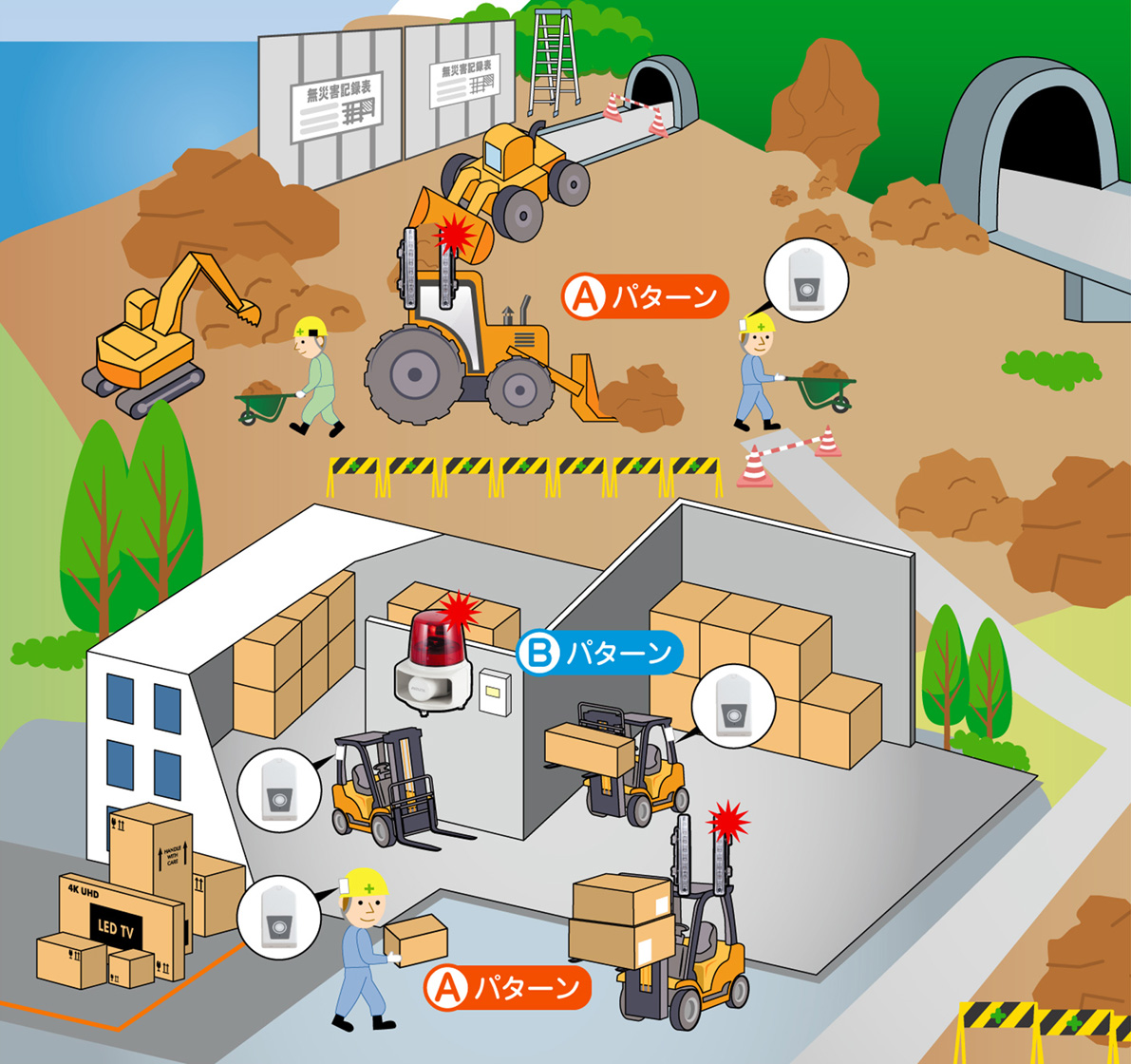

使用例
- 重機同士の接近警報も可能
- 使用場所を限定しない
- 重機の台数分ICライダーZが必要な為、台数によってはコストがかかる
- 危険箇所分だけの設置で済む為、初期導入のコストを削減できる
- 危険箇所側で警報が鳴るため、歩行者などICタグ を持たない人に対しての警報が可能
- 警報が鳴る場所が限定される
- 危険箇所にAC100V電源の確保が必要
設置イメージ・対応機種

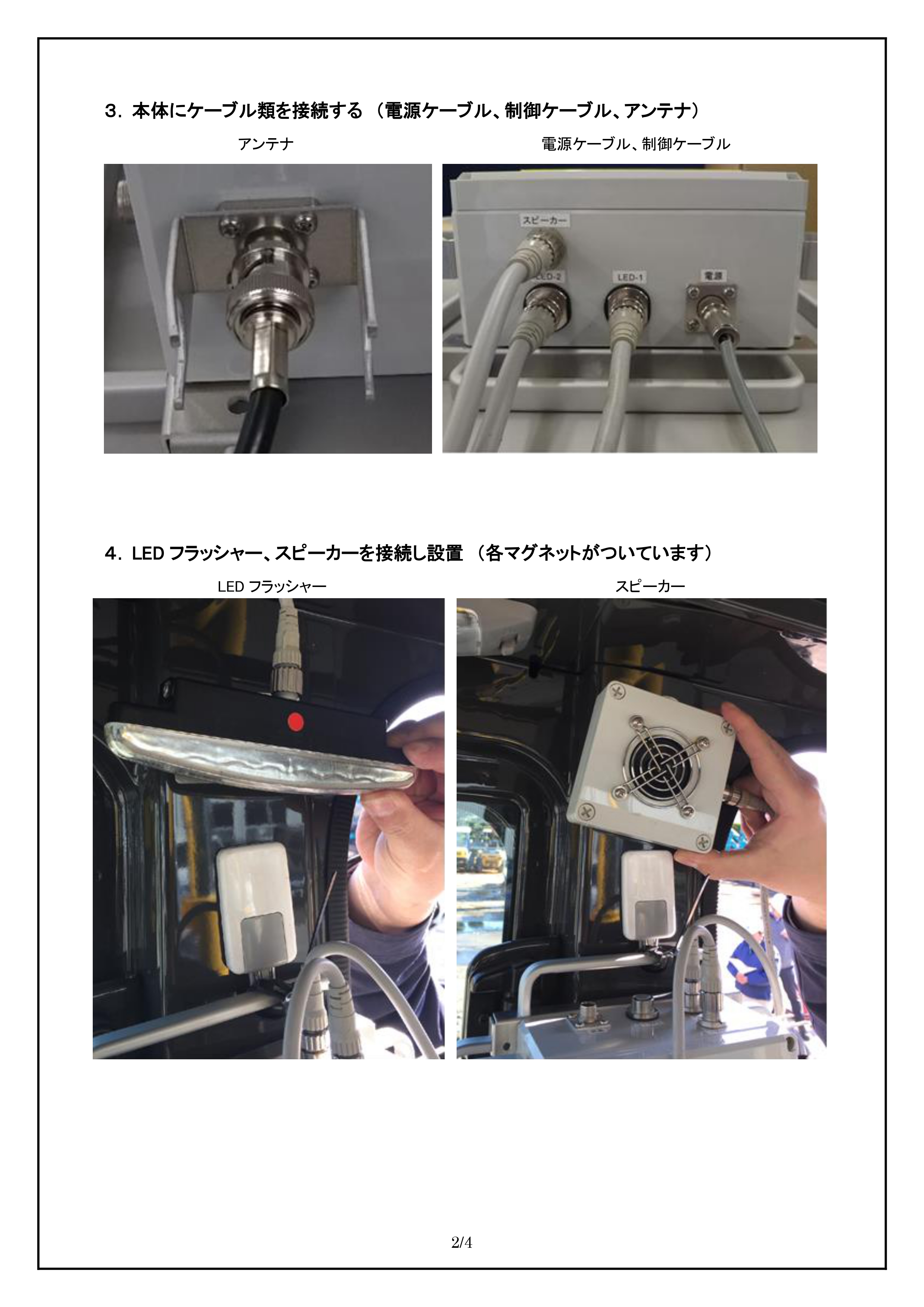

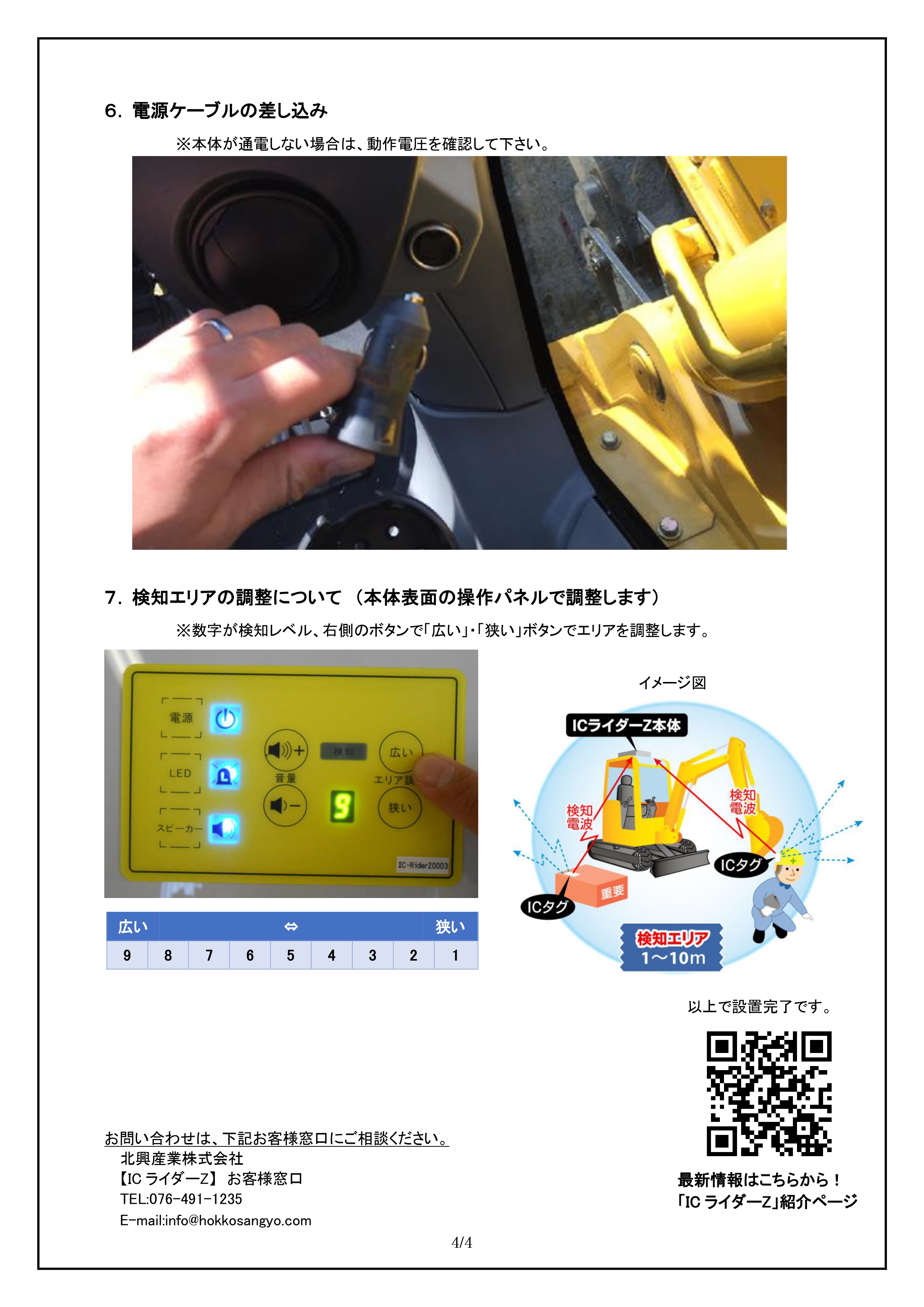

設置用簡易マニュアル
あらゆる重機に設置可能
メーカーを問わず、全機種に対応。バックホウはもちろん、大型重機からフォークリフトまで幅広く導入実績がございます。
-
バックホー（ユンボ）
ブレーカー
ドリルジャンボ
ロードヘッダー
コンクリート吹付機
支保工建込み機
ブルドーザー
ホイールローダー
移動式クレーン
ラフタークレーン
ロードローラー（コンバインドローラ）
ダンプトラック
コンクリートポンプ車
クラッシャー
モーターグレーター
高所作業車
など
セット内容
- ICライダーZ本体
- 外形寸法（mm）200×150×75
- 重量1.8kg

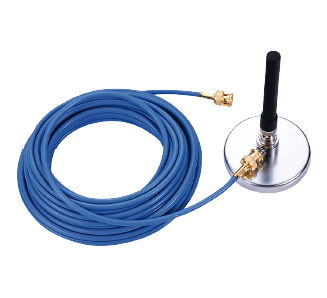

- アンテナ
- 外形寸法（mm）76.5×76.5×150
- 重量450g
- 備考ケーブル長10m、強力マグネット付き

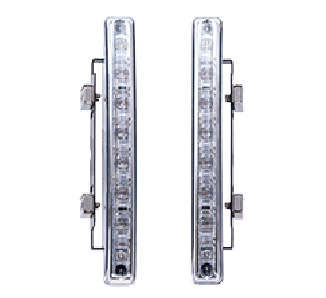

- LEDフラッシャー（2個セット）
- 外形寸法（mm）155×44×18
- 重量210g
- 備考輝度：1個320cd

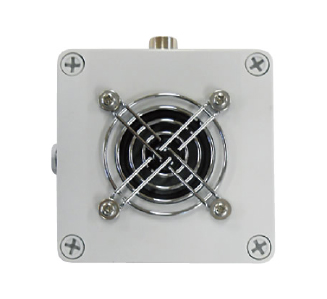

- スピーカー
- 外形寸法（mm）100×100×41
- 重量380g
- 備考最大音圧：87dB（音量調節可能）

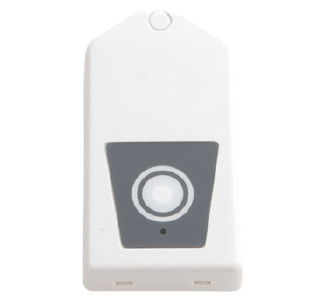

- ICタグ
- 外形寸法（mm）59×31×11
- 重量16g
- 備考電池寿命1年（ボタン電池CR2032）

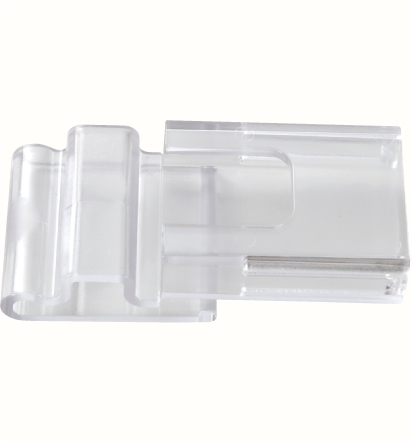

- タグホルダー
- 外形寸法（mm）84×40×17.5
- 重量25g
- 備考簡単にヘルメット装着可能です。
オプション品
ICライダーZ
| 製品名 | 数量 |
|---|---|
増設用LEDフラッシャー（2個1組・分岐コネクタ含む） |
1組 |
増設用スピーカー（分岐コネクタ含む） |
1台 |
（作業員警報用）外部スピーカー |
1台 |
J-コンシスト |
1台 |
TagBee（親機、子機） |
1式 |
FPタグ（フォークリフト電源と連動） |
1式 |
増設用アンテナ |
1本 |
リンク
ICライダーZ／HESARと連動 アクティブICタグとTagBeeを利用した作業員への警報装置
ICライダーZにJ-コンシストを追加することでICタグの「検知」をトリガーにした外部機器の制御を可能にしました。
※重機の緊急停止装置として使用する場合は、別に定める【利用に関わる同意書】の署名が必要です。
上記は基本セットです。
使用環境により、ICタグの数量は変動致します。
詳細は別途お問合せください。
レンタルの流れ
弊社と直接お取引きをご希望の場合
STEP 02. 御見積
弊社より御見積書を送付いたします。
STEP 03. ご注文
内容をご確認の上、ご注文書の発行をお願いいたします。
STEP 04. 出荷
最短で即日出荷可能です。
レンタル会社様経由でお取引きをご希望の場合
STEP 01.貴社お取引きのレンタル会社様へお問い合わせ
「北興産業のICライダーZ」とご指定の上、以下をお伝えください。
ICライダーZ台数 / ICタグ個数 / オプション品の要否 / レンタル期間 / ご希望納期
STEP 02. ご注文
内容をご確認の上、ご注文書の発行をお願いいたします。レンタル会社様から弊社にご注文が入ります。
STEP 03. 出荷
送り先（現場直送/レンタル会社様）をご指示ください。
ご注意事項
- システムは、ICタグを付けた作業員が、「ICライダーZ」を搭載した重機に接近すると、運転手・作業員両方に光と音で接近警報を通知するシステムです。重機と作業員、重機同士の事故を未然に防ぐシステムではありません。
- システムの動作有無に関わらず、重機と作業員、重機同士の接触事故が発生した場合の損害については、弊社は一切責任を負いません。
- 検知エリアは設置環境により前後します。
- 検知エリア内に入っても金属や周辺機器、外部ノイズにより検知感度が変化して本システムが駆動しない場合があります。
- 運転手モードへの登録はICタグ1個までです。ICライダーZ本体の電源をOFFにすると登録がリセットされます。
- システムの使用、管理につきましてはご利用者様の責任において対応をお願いします。
- システムの機能を常に保つために日常点検及び定期点検を実施して下さい。
- 300MHz帯の微弱無線局ですので免許申請は一切不要です。また人体等に及ぼす影響はありません。
